PROCESSING
加工事例集
樹脂フィルム、両面テープ、厚い樹脂板、発泡品、ゴム・エラストマー材、木材、繊維生地、不織布、強粘着性材料、フェルト材、紙材 等々 各種素材に対応いたします。一般的にレーザー相性が良くないとされるPPでも加工可能です。この事例集はほんの一部ですが、ご参考頂き、まずはお問い合わせください。

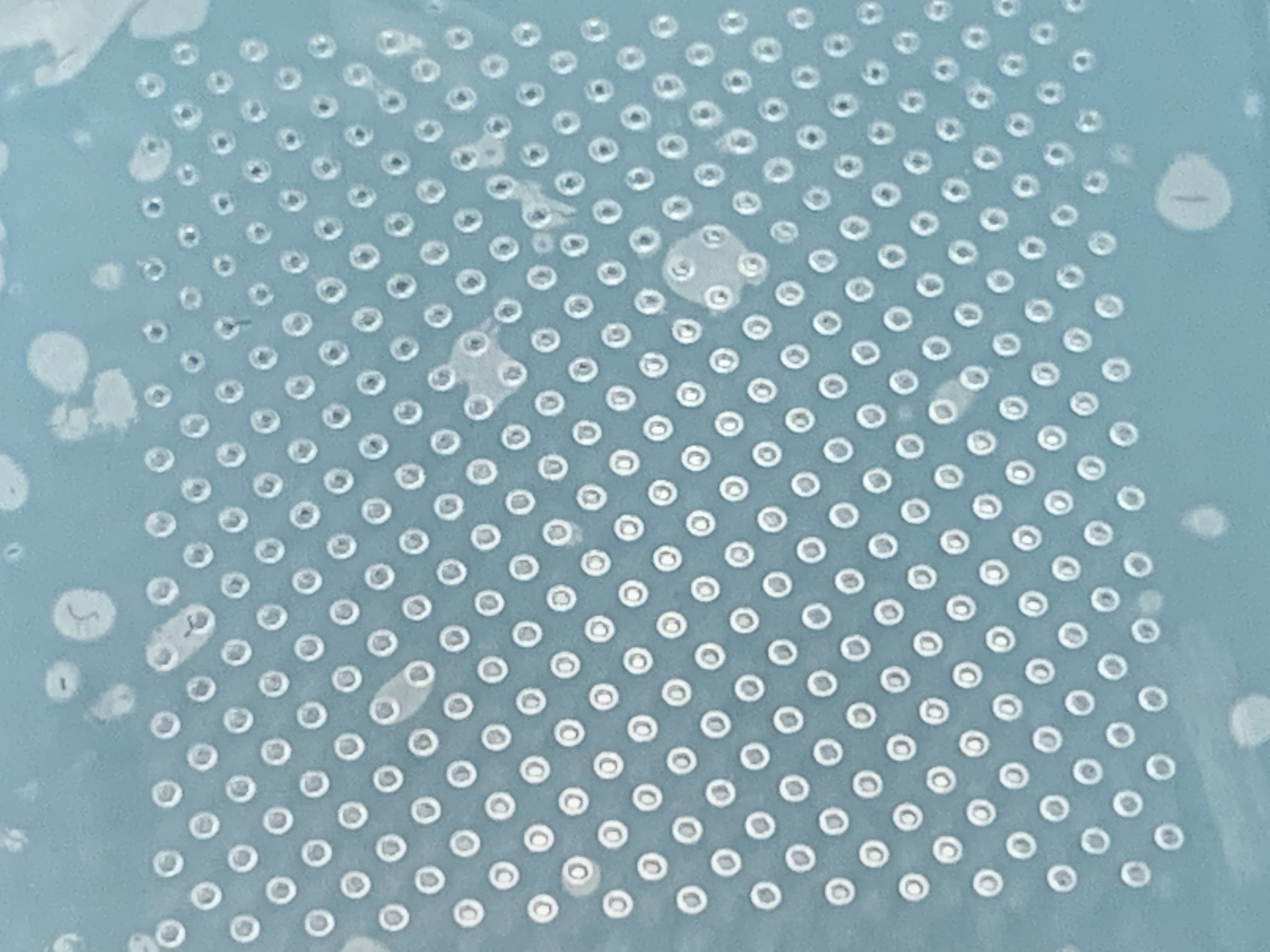

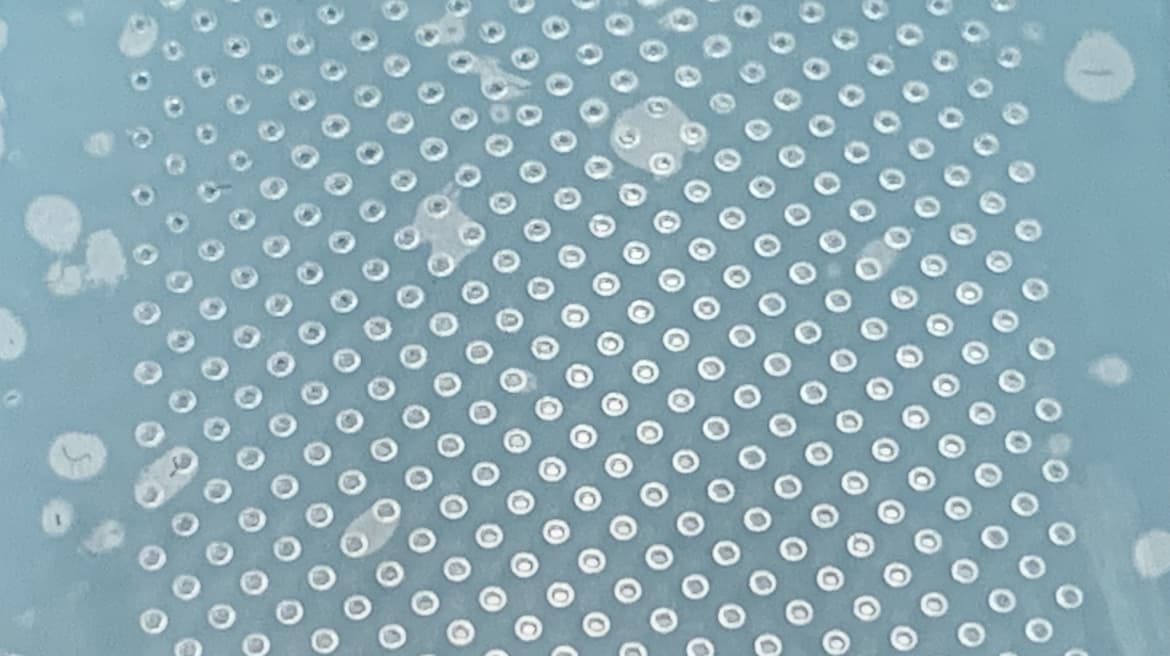

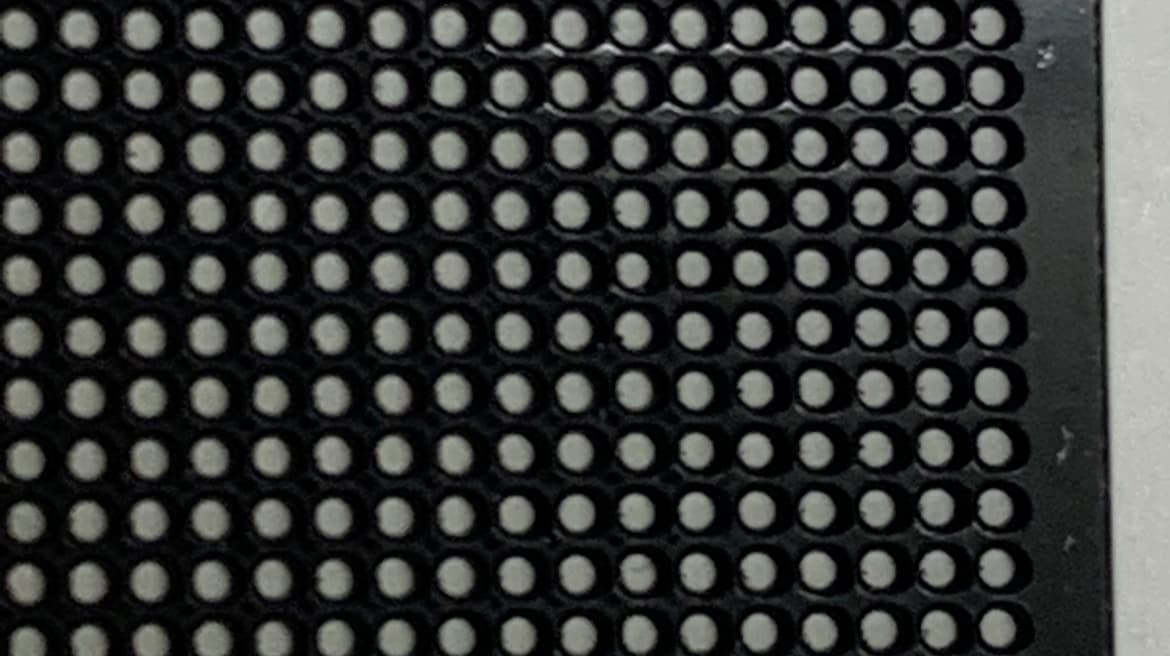

黒PDMS 0.5㎜厚にΦ0.5㎜多数穴あけ。ライフサイエンス用途、
細胞培養等。
黒PET＋両面テープ、Φ0.2㎜穴多数あけ。イヤホン用メッシュ用途。

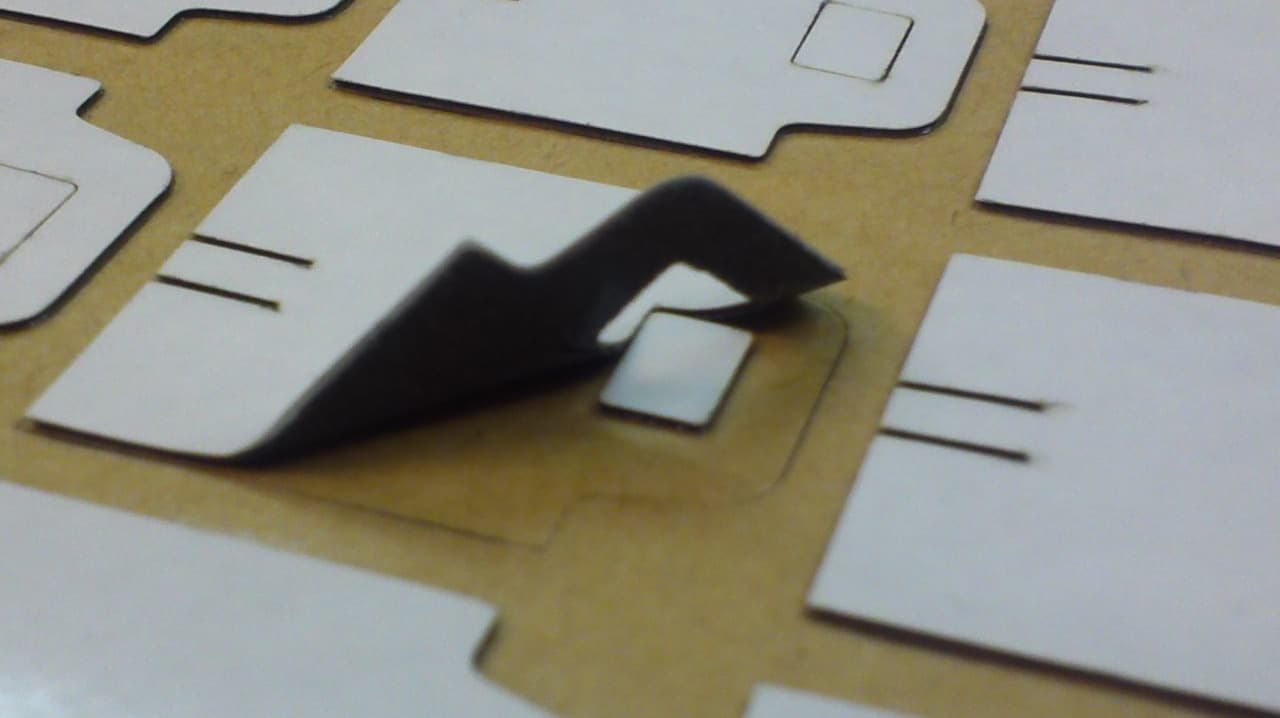

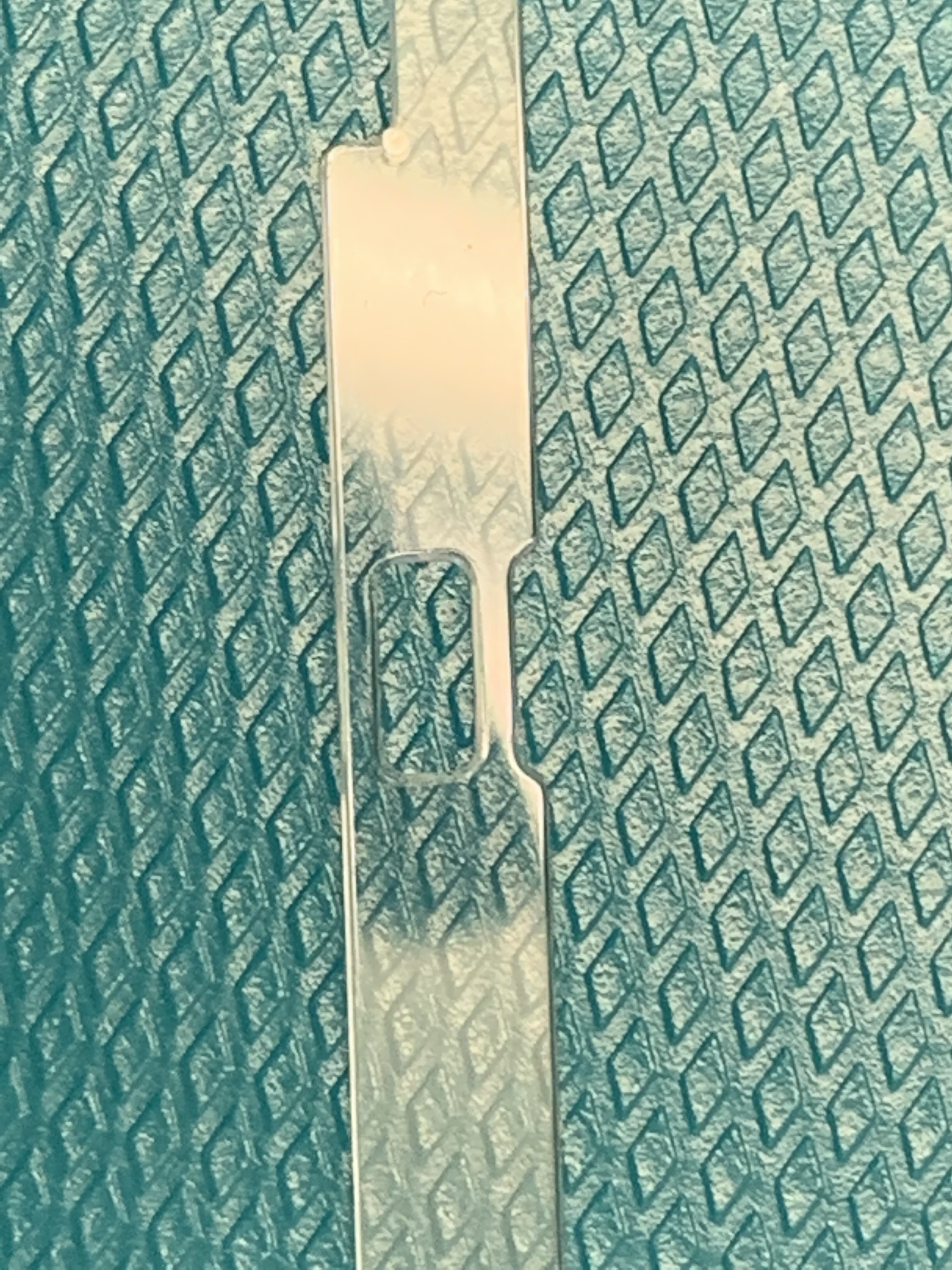

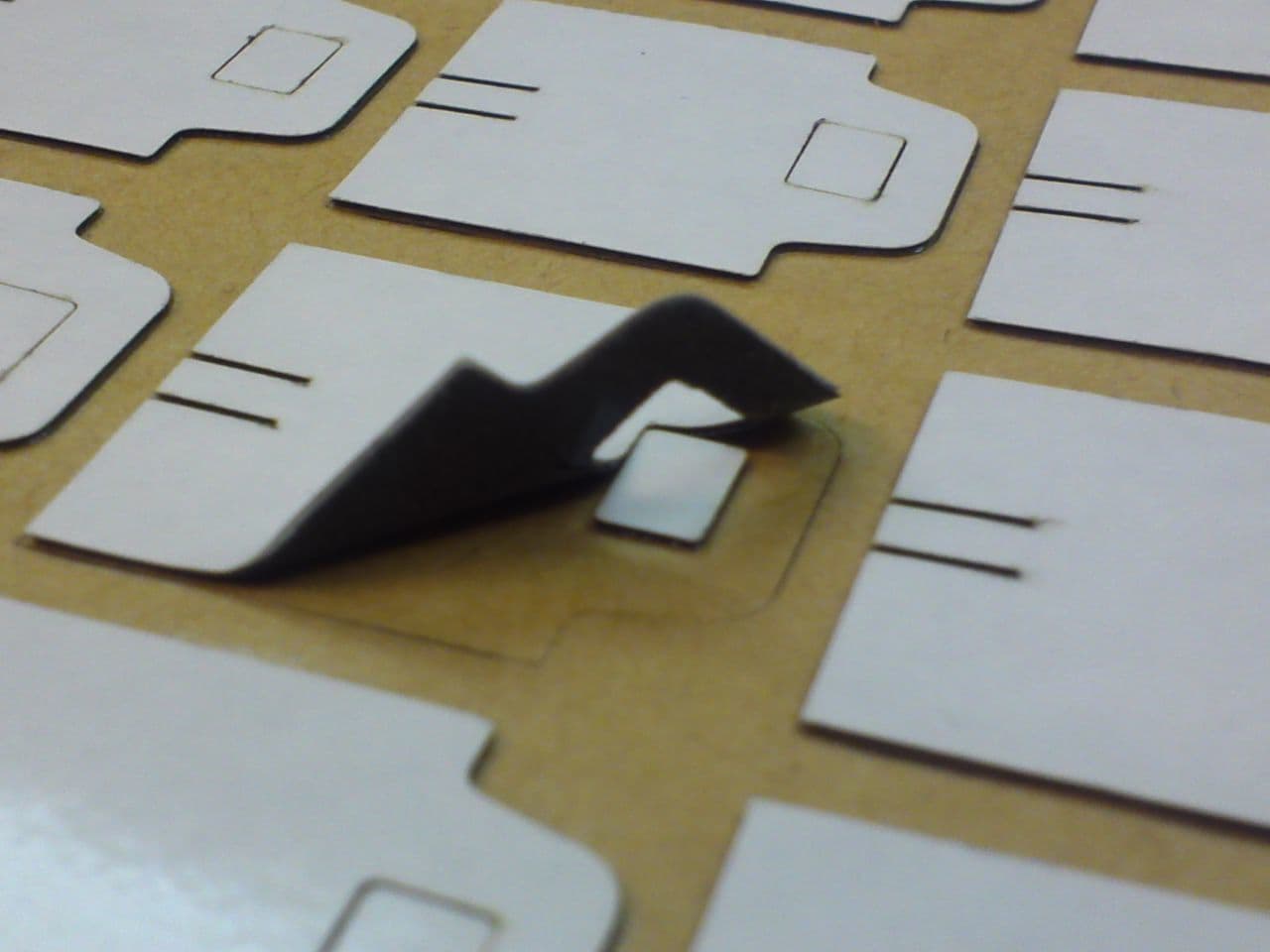

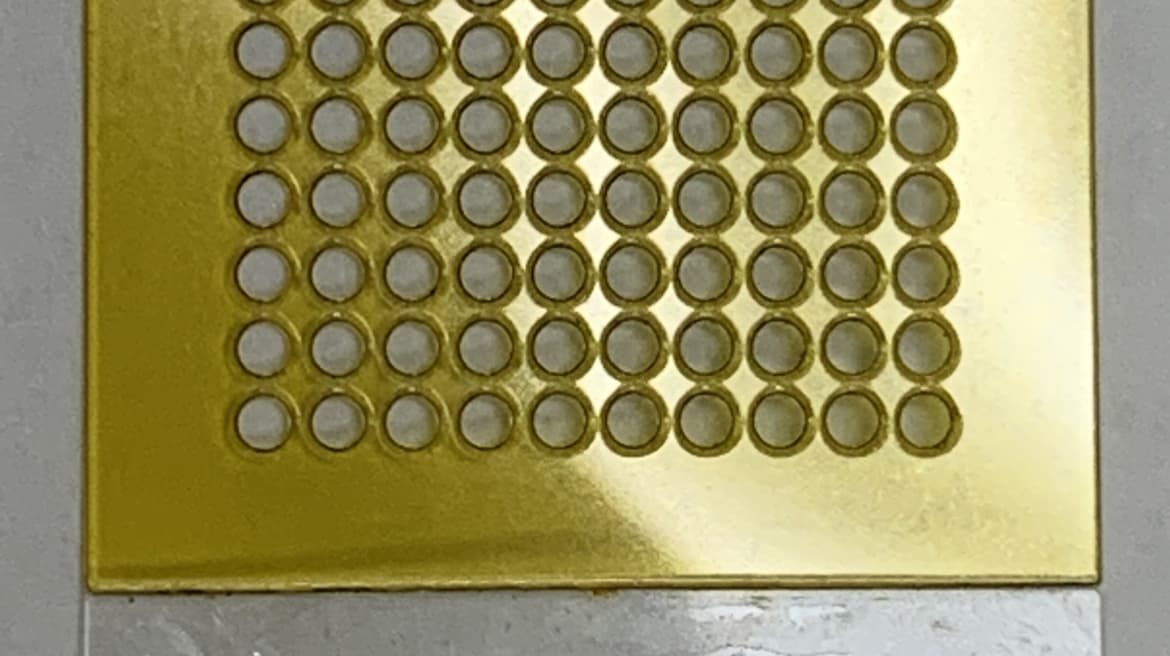

ポリイミドテープ＋微粘着PETタブ加工。半田時のマスク用途にて多数穴加工ですが、タブ付きで作業性が向上します。

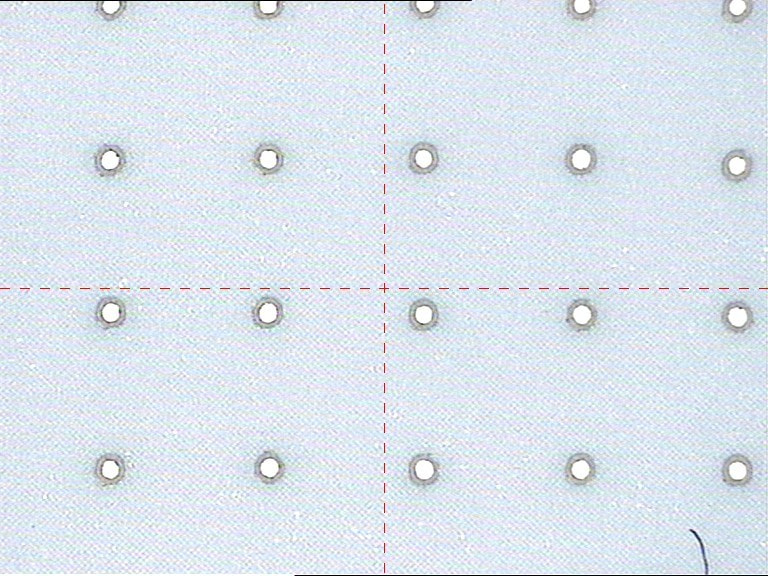

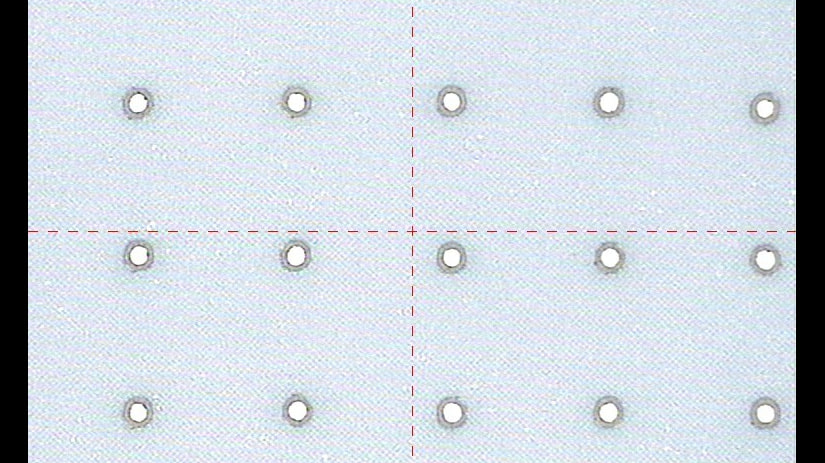

PEEKフィルム 0.1㎜厚、Φ0.1㎜多数穴あけ。
EVAフィルム Φ0.3㎜ 多数穴あけ。

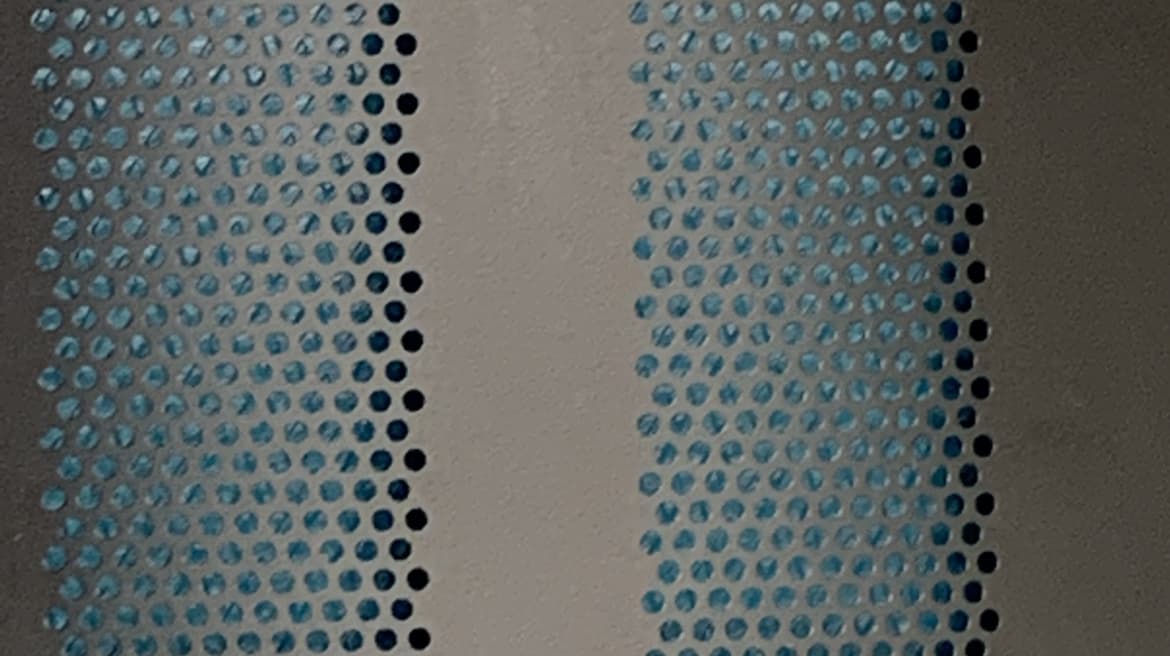

黒PET Φ0.35多数穴 ライフサイエンス用途。

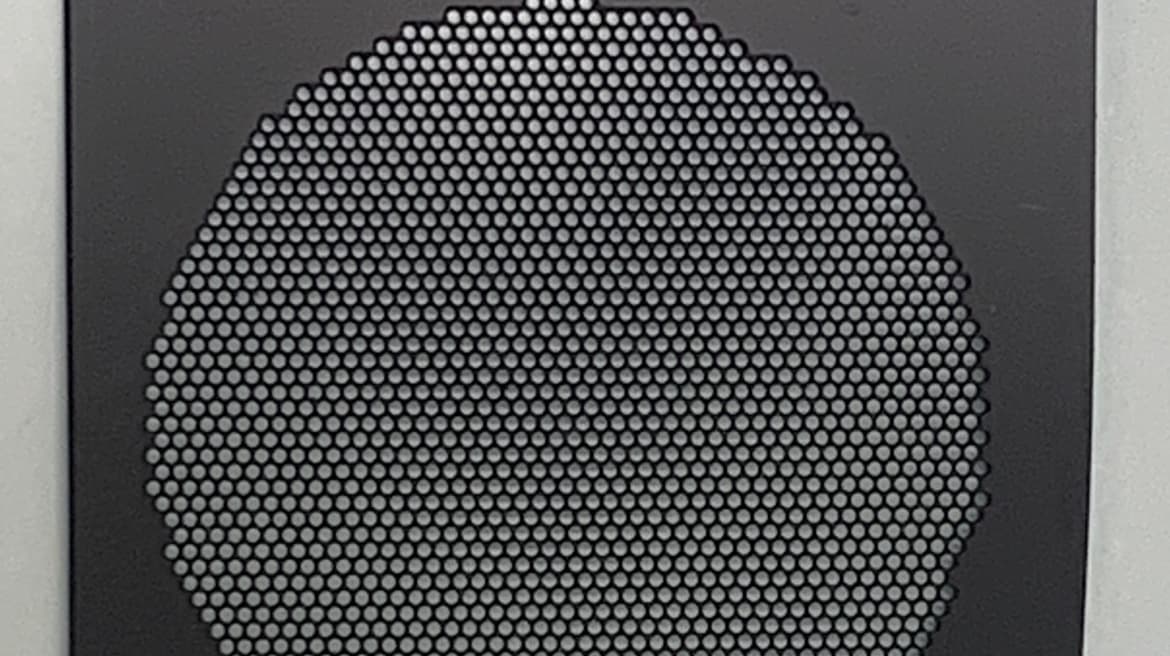

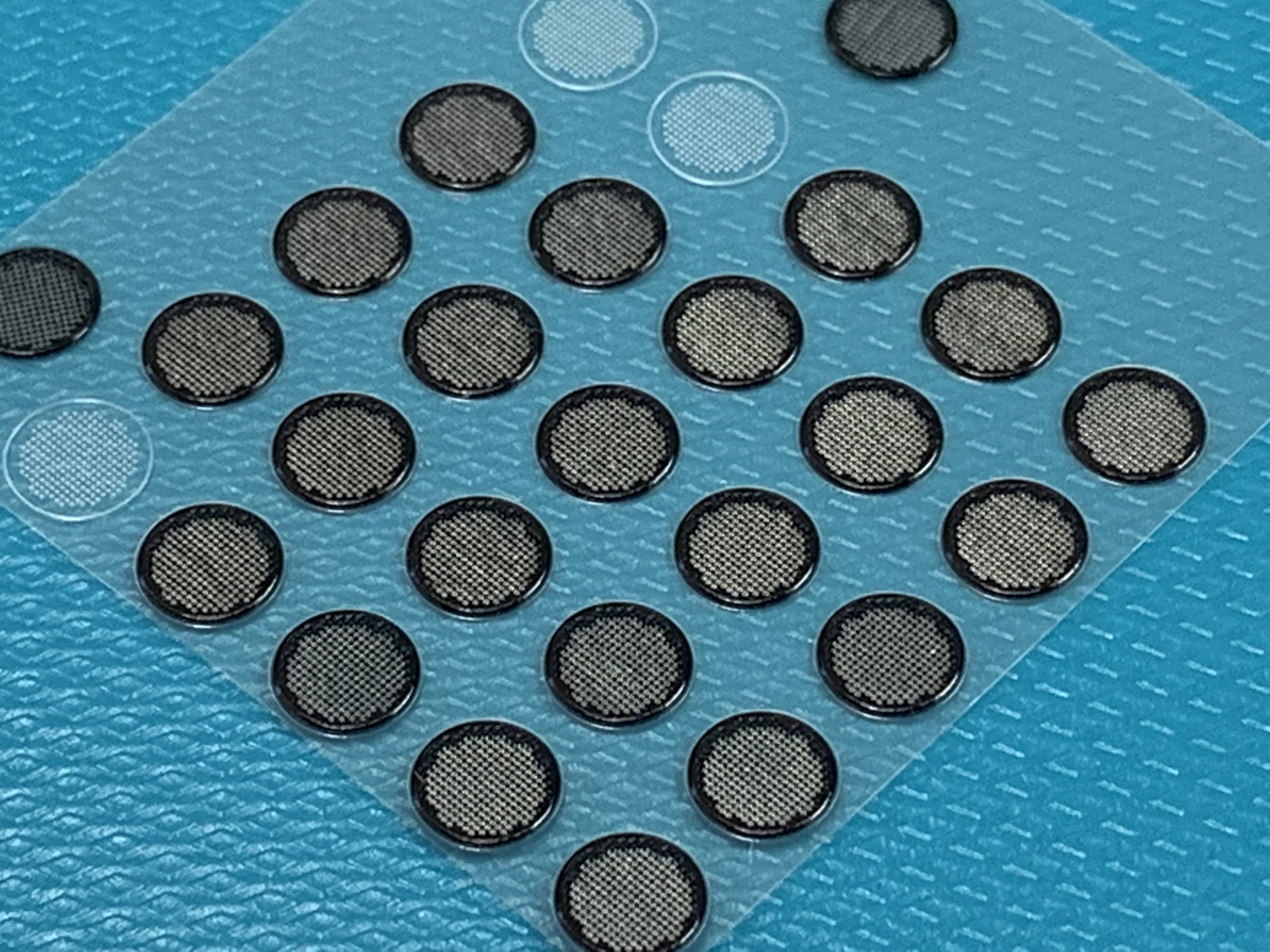

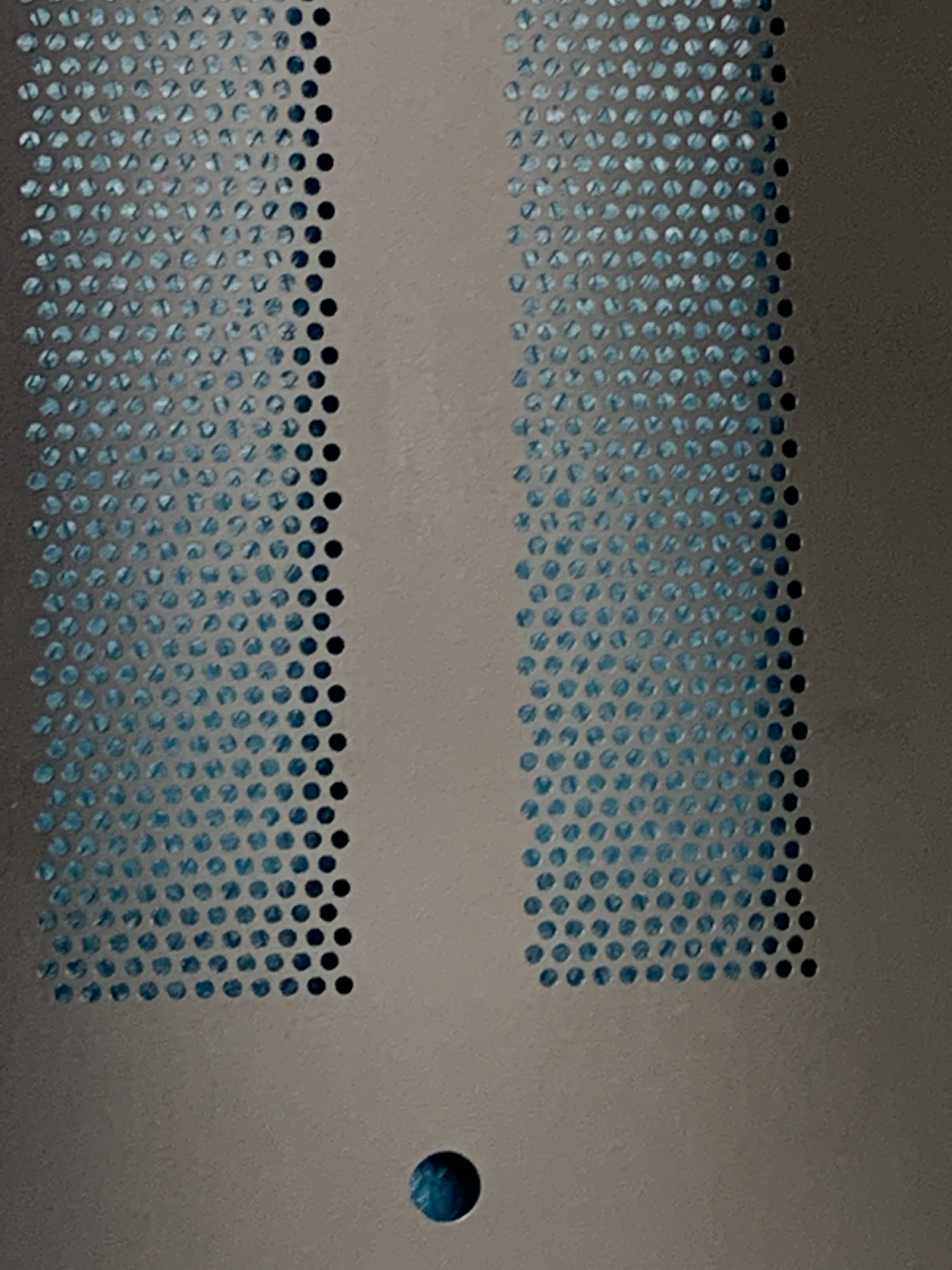

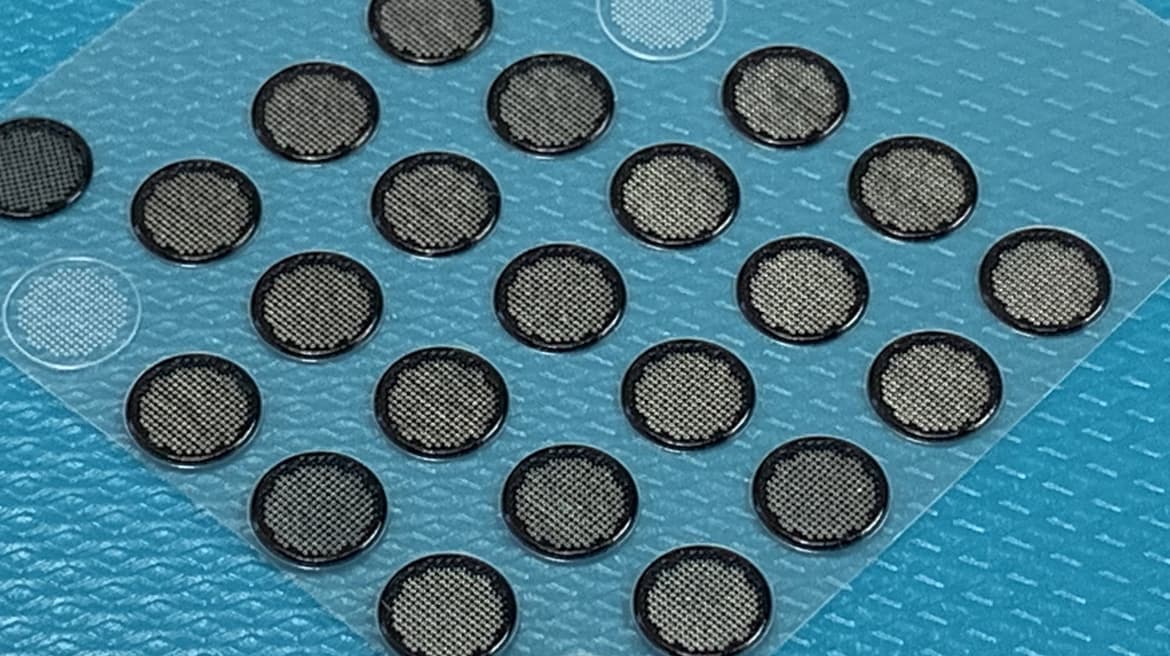

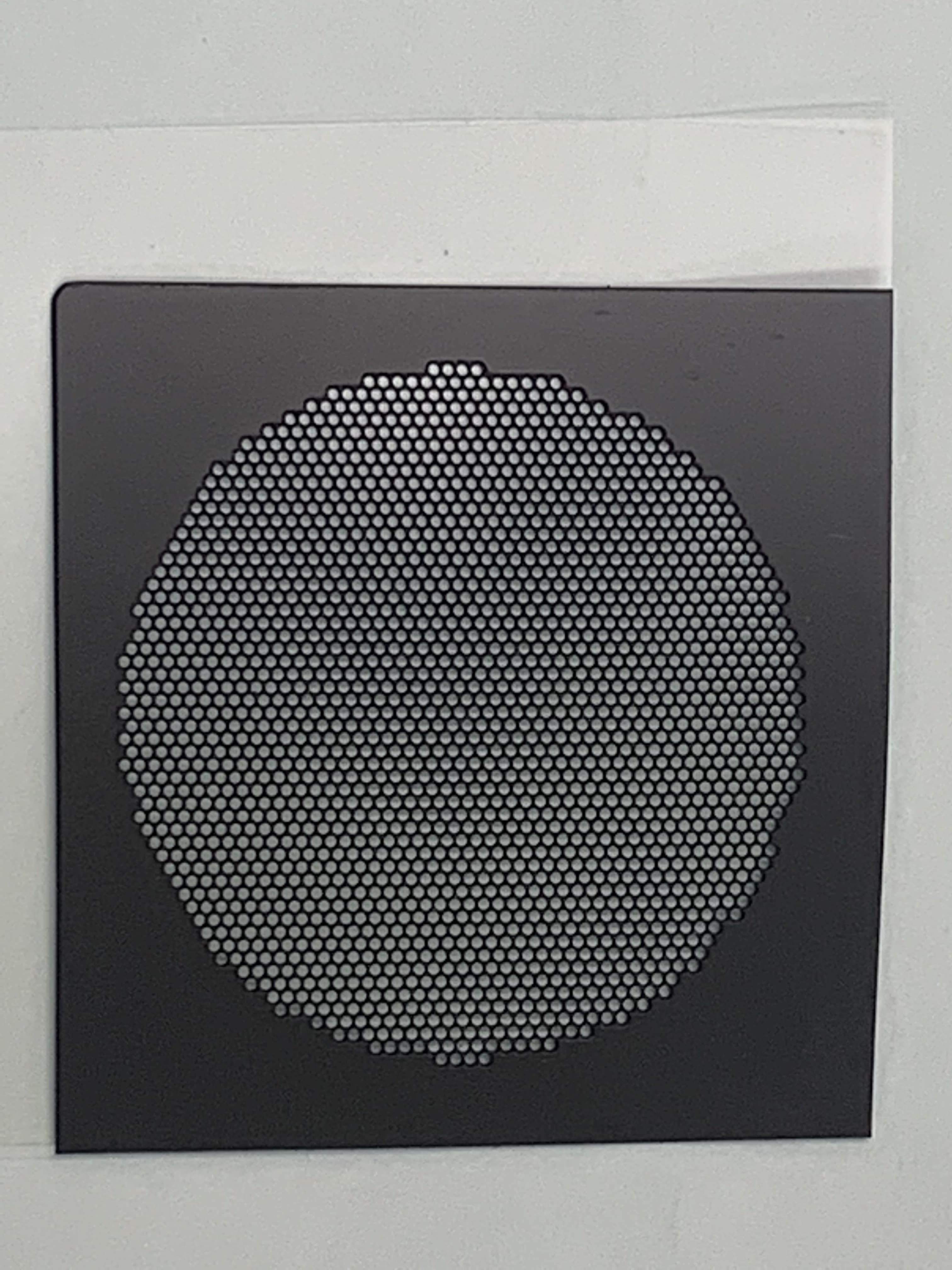

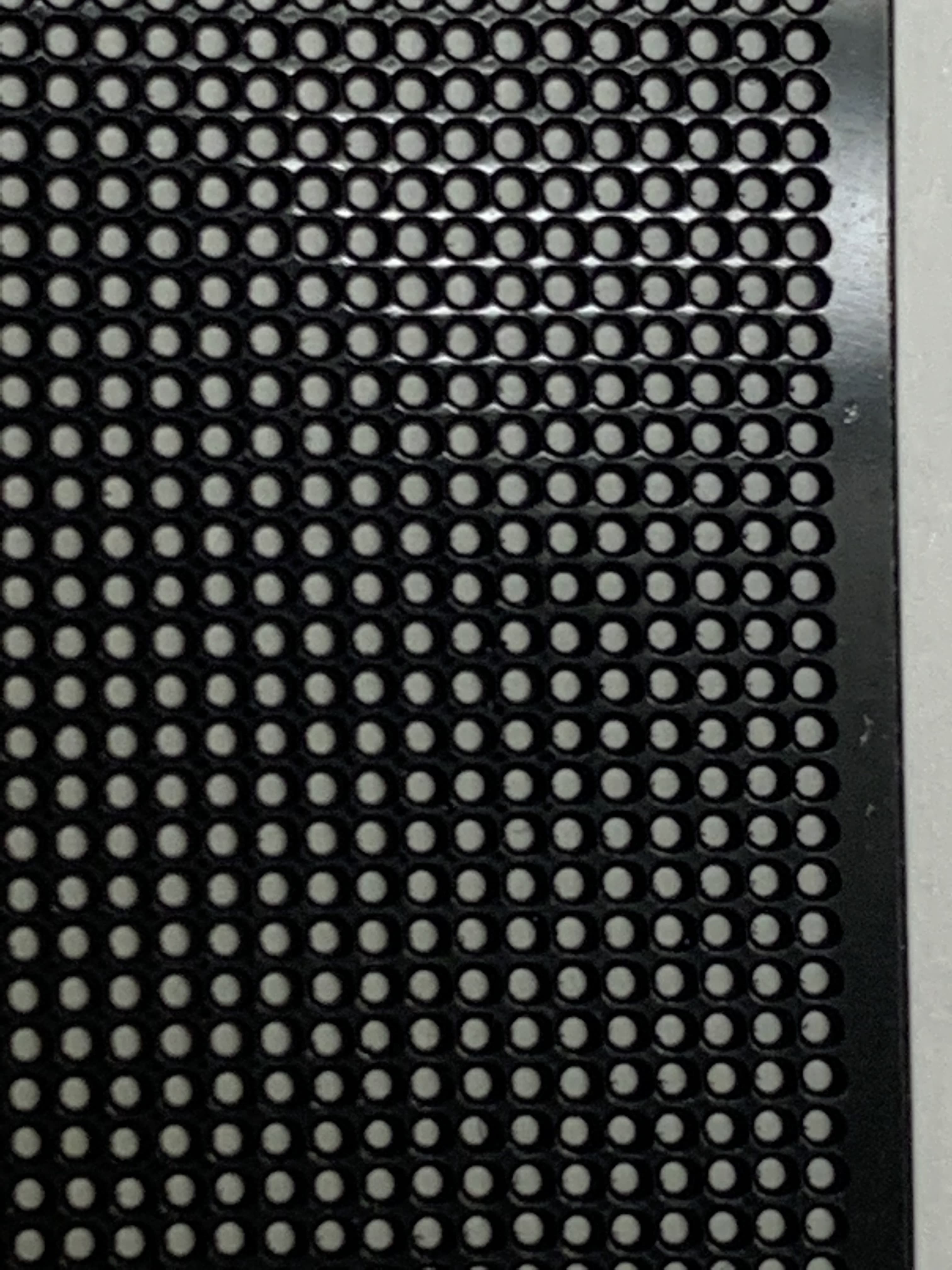

黒ポリカ Φ0.4㎜多数穴あけ。スピーカーメッシュ用途。

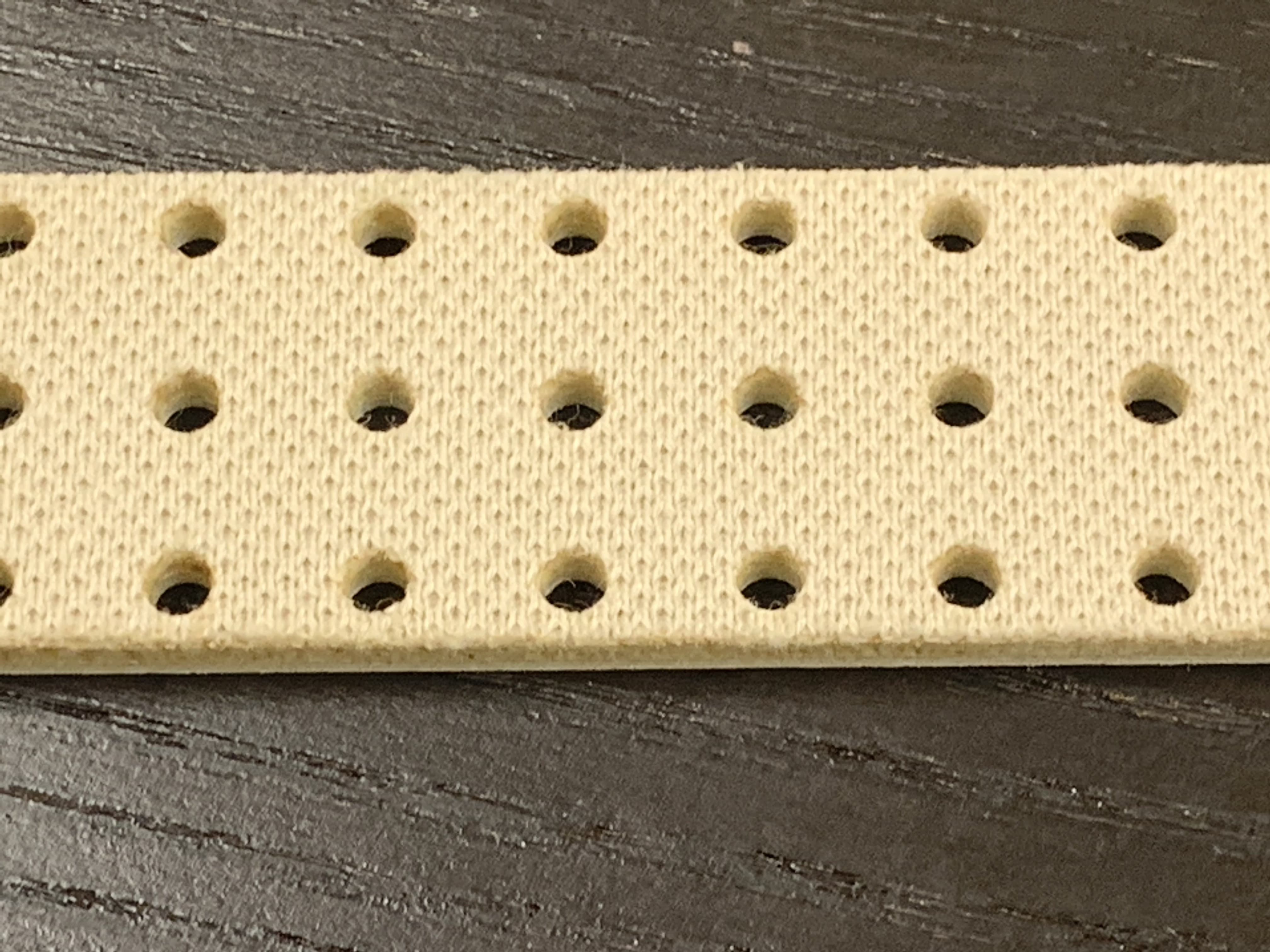

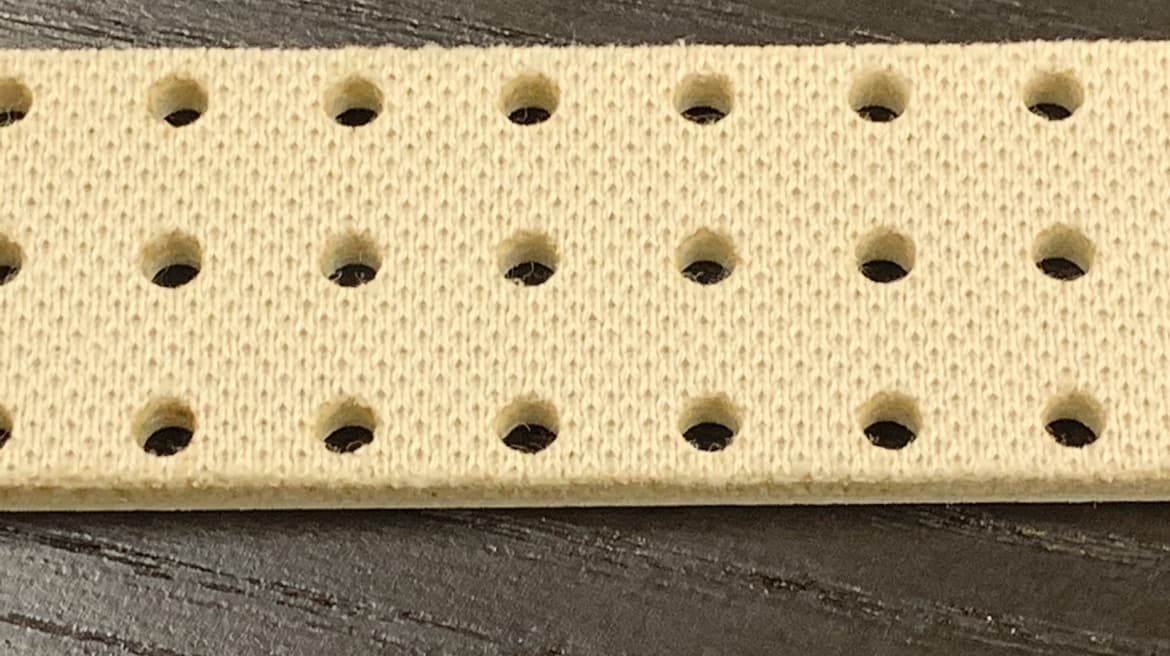

厚み3㎜のフェルト＋抗菌生地の靴用インナー材。Φ3㎜穴あけとレーザー熱加工でのほつれ止め効果があります。
ウレタンゴム 1㎜厚。Φ0.6㎜穴あけ。

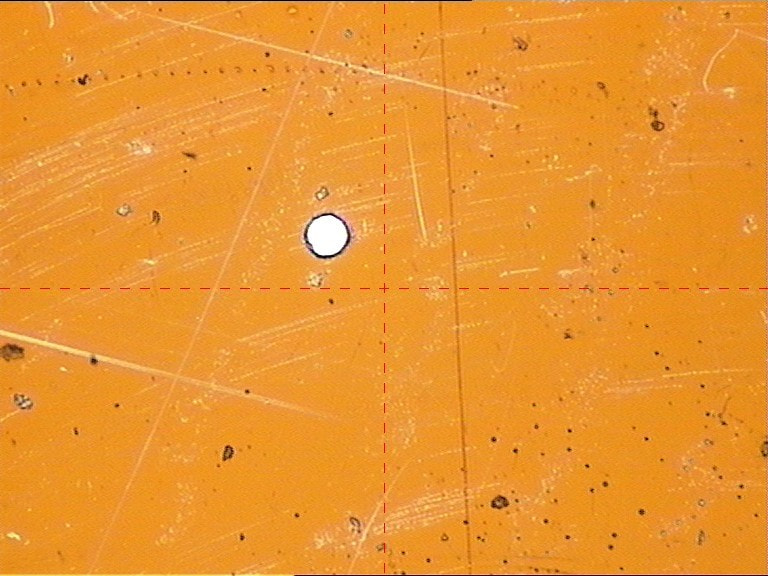

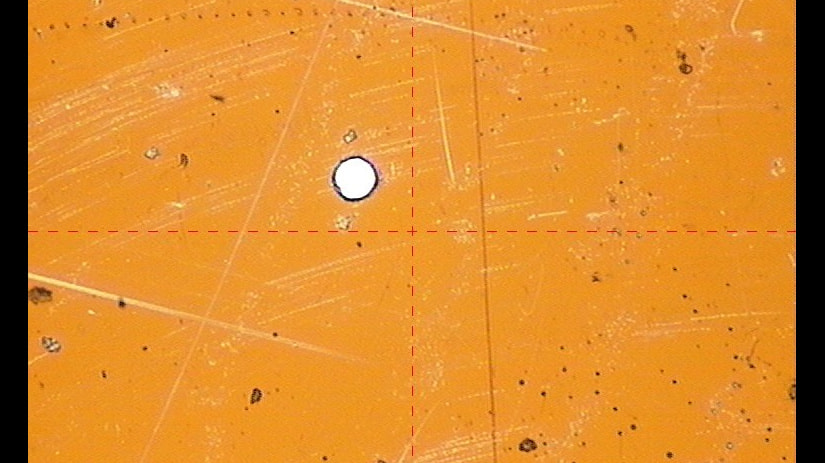

ポリイミドフィルム Φ0.05㎜ 穴あけ
PET＋基材レステープ 巾0.3㎜溝加工。マイクロ流路チップ用途。

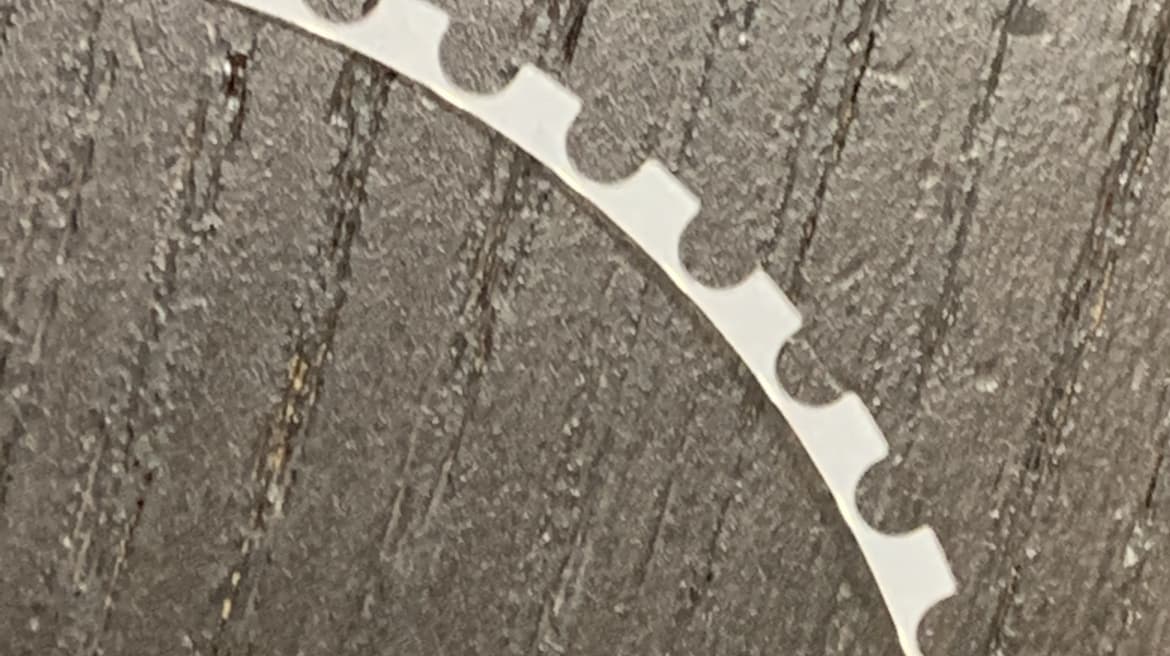

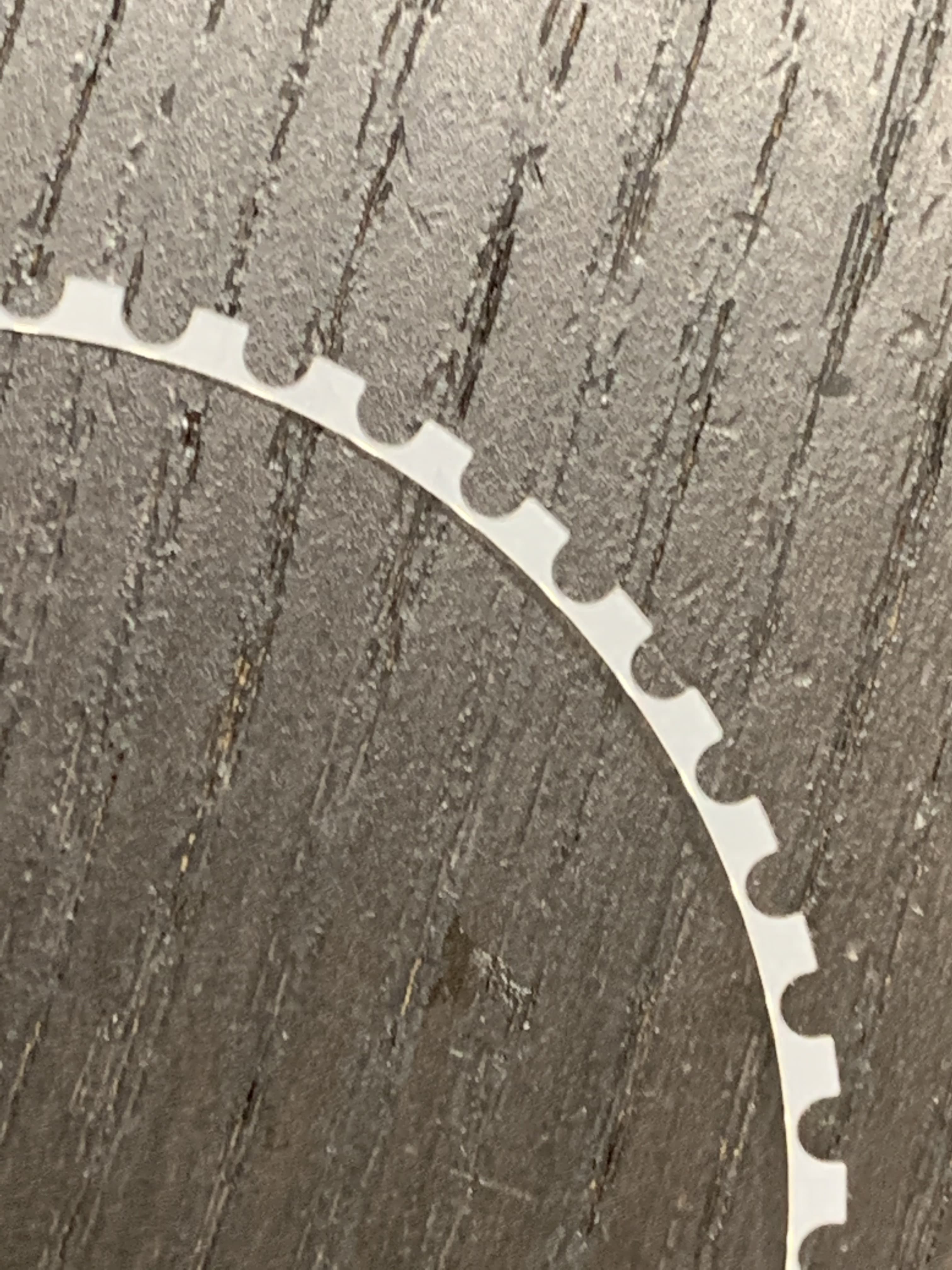

PET0.35㎜厚加工。U字くぼみと内径との最近接部の巾で0.3㎜未満。

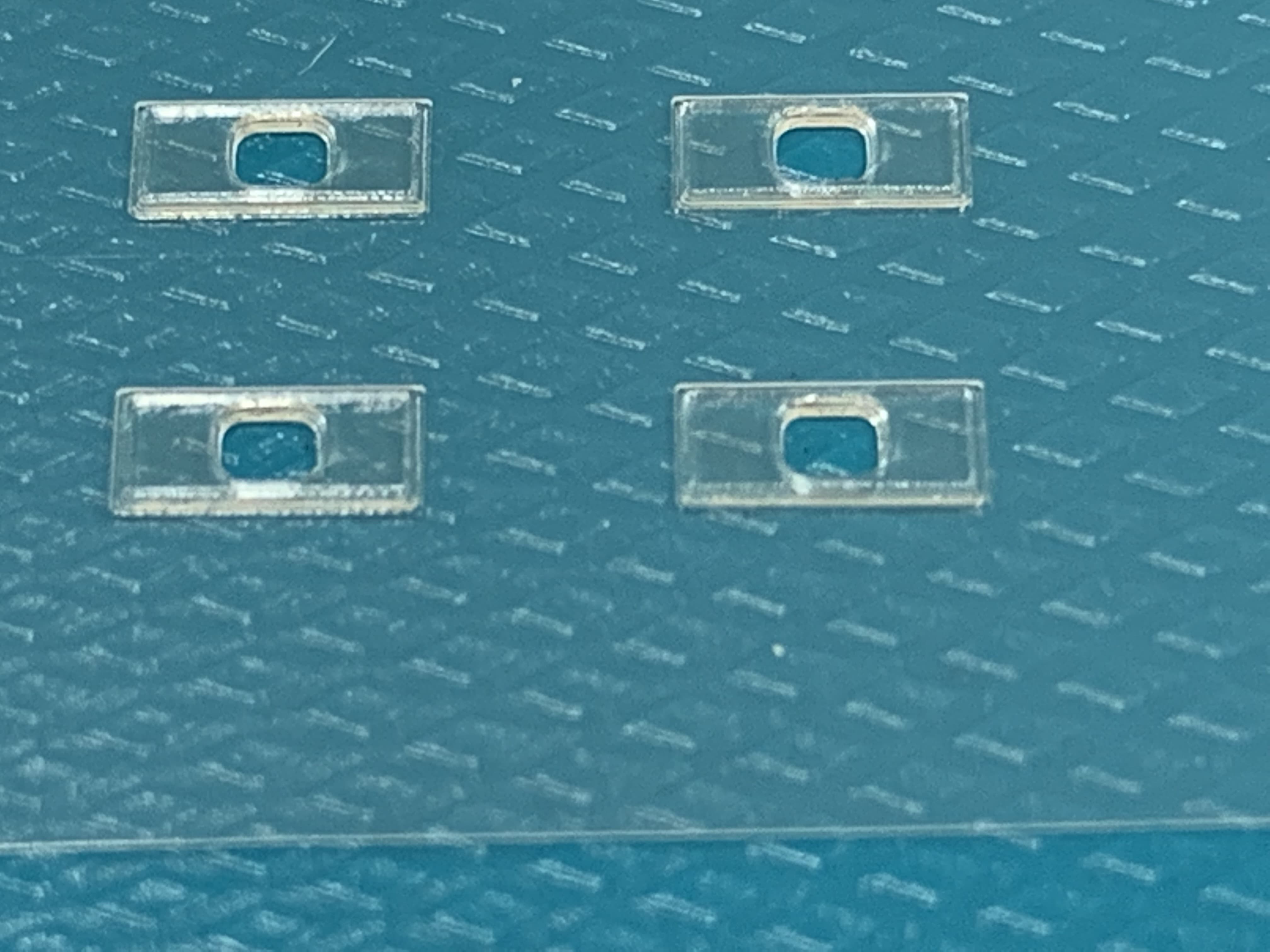

アクリル0.5㎜厚、スペーサー用途。外形と内径の最近接部巾で約0.8㎜。

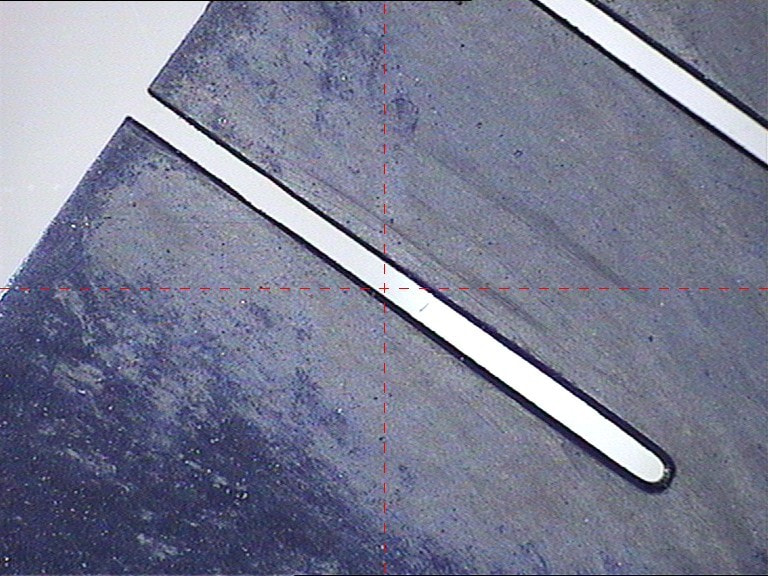

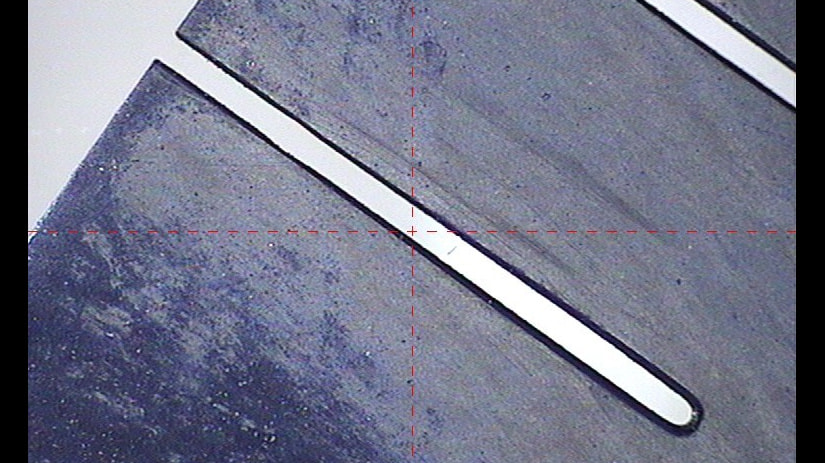

ゴム材0.5㎜厚に約0.3㎜巾の溝加工。
両面テープ加工。外形と内径との最近接部分で巾0.19㎜。

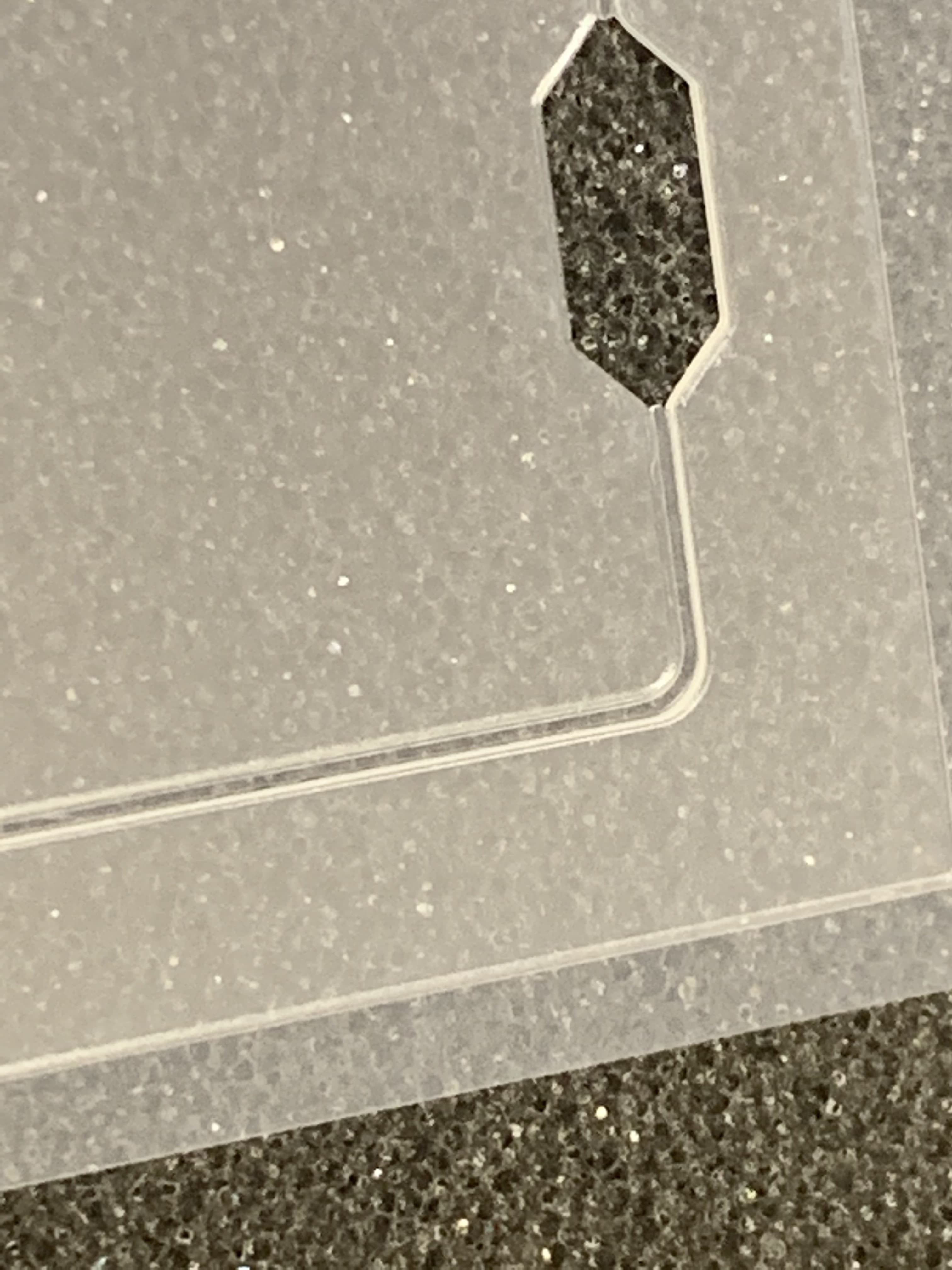

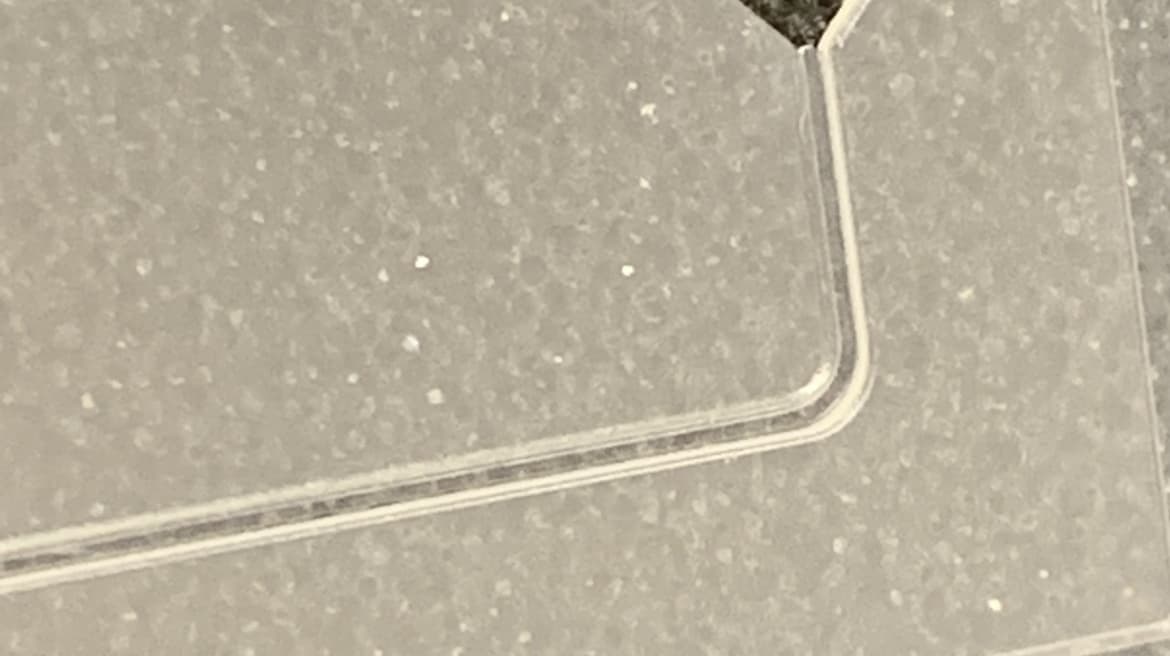

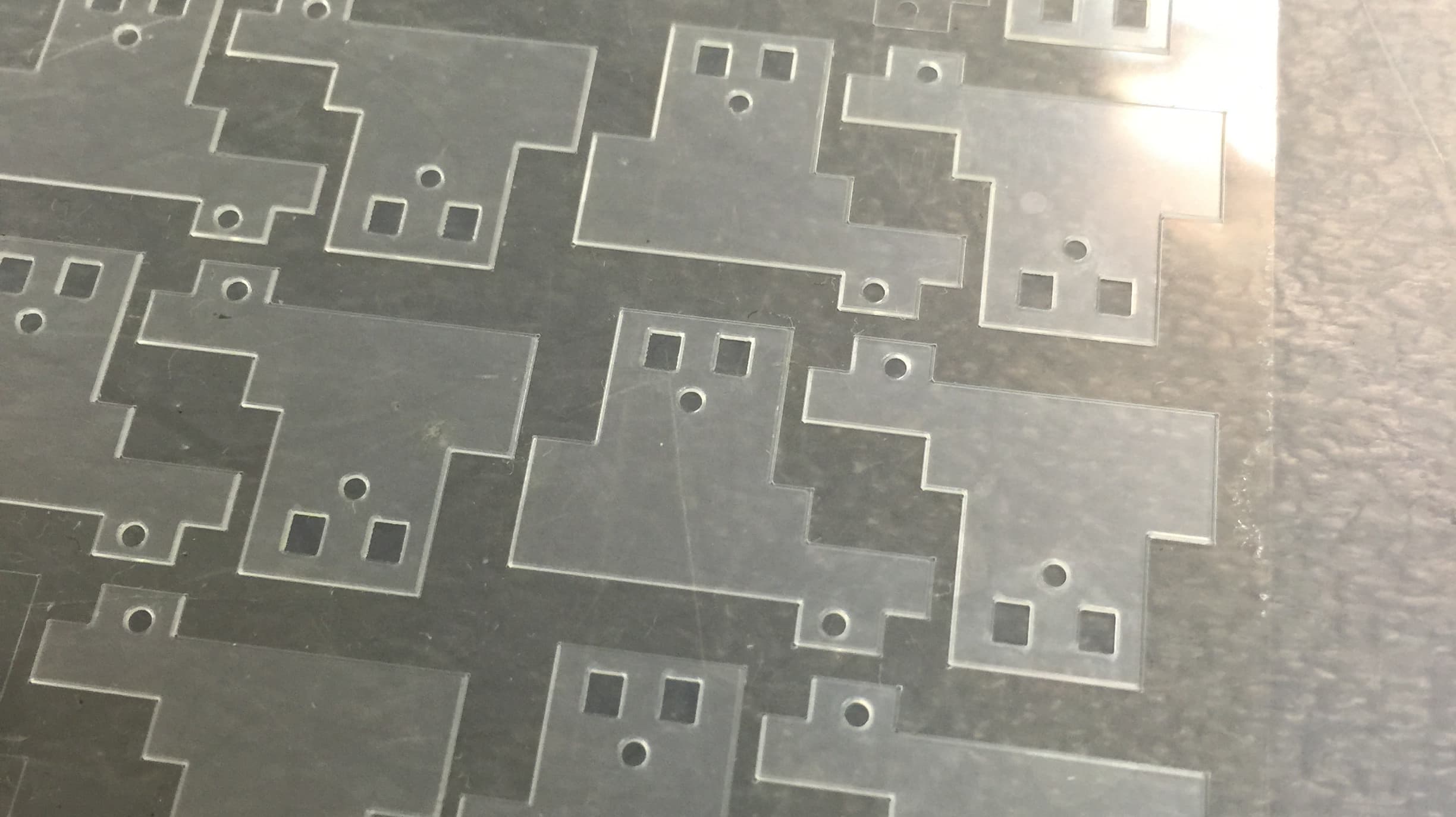

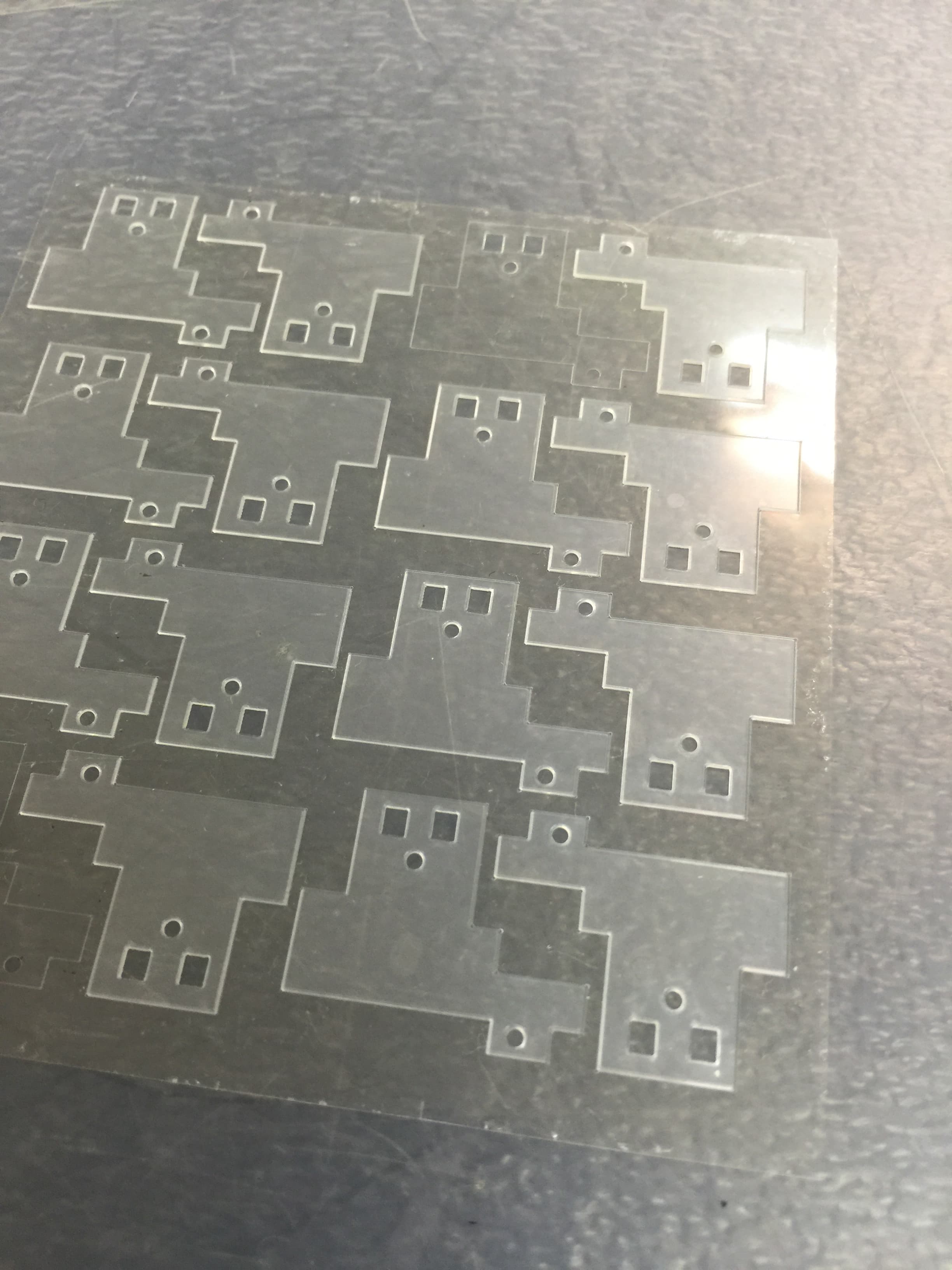

PET0.188㎜厚品、微粘着キャリア上にハーフカット。穴部は貫通、フルカット。

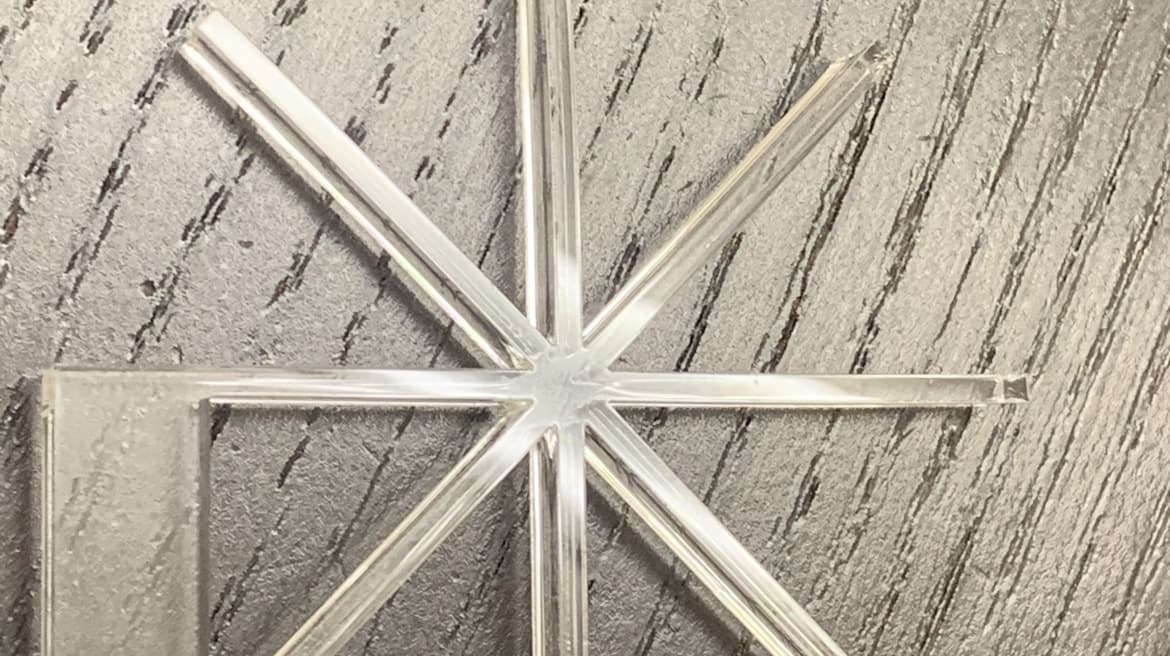

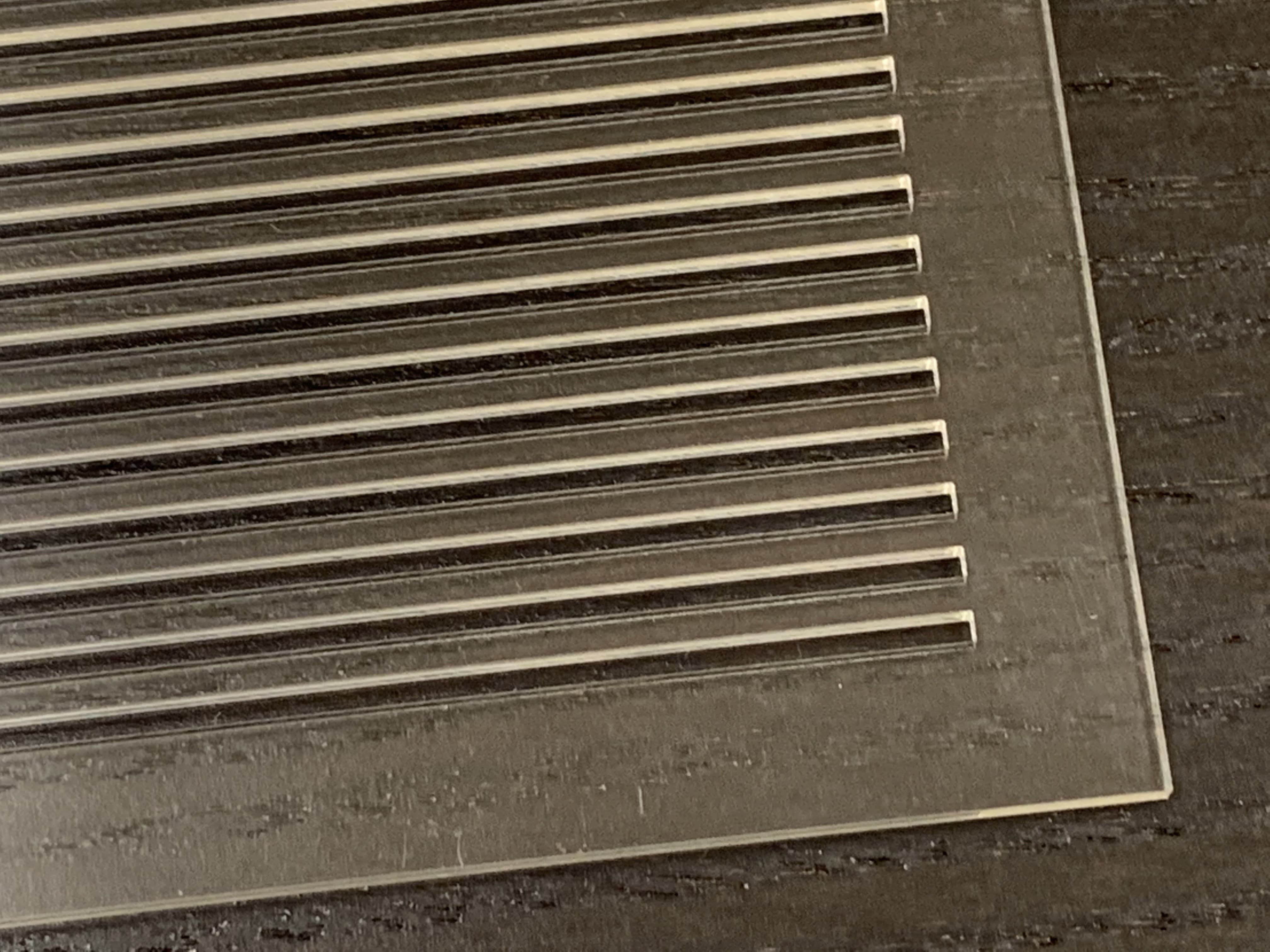

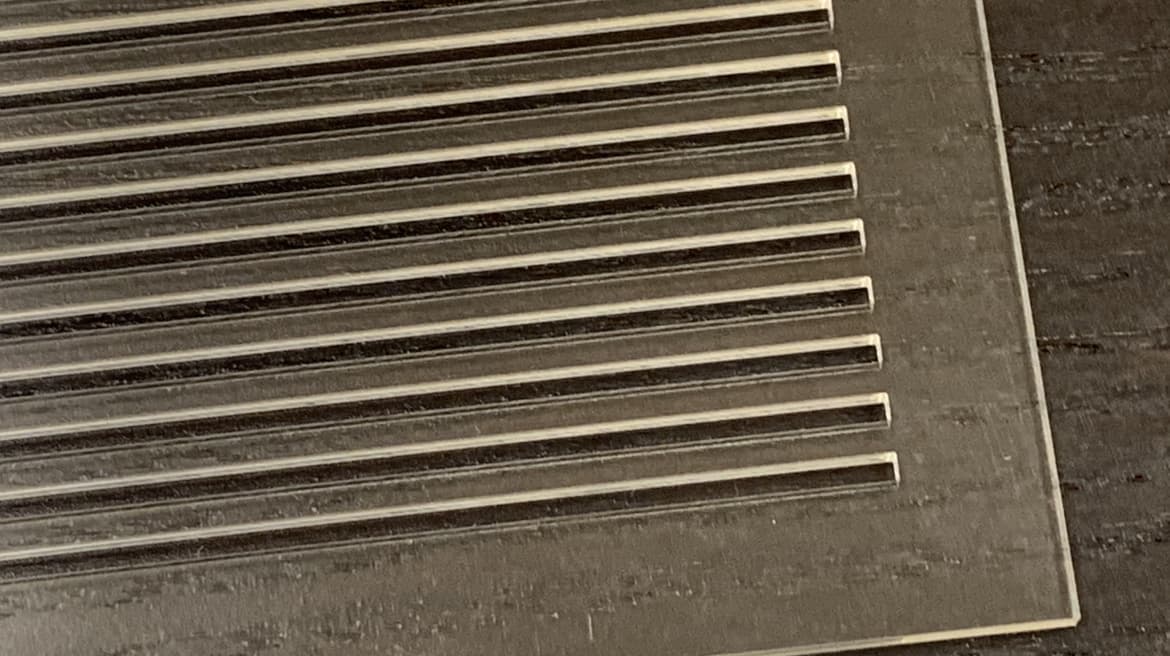

アクリル板 1.5㎜巾溝加工。断面を鏡面仕上げ。

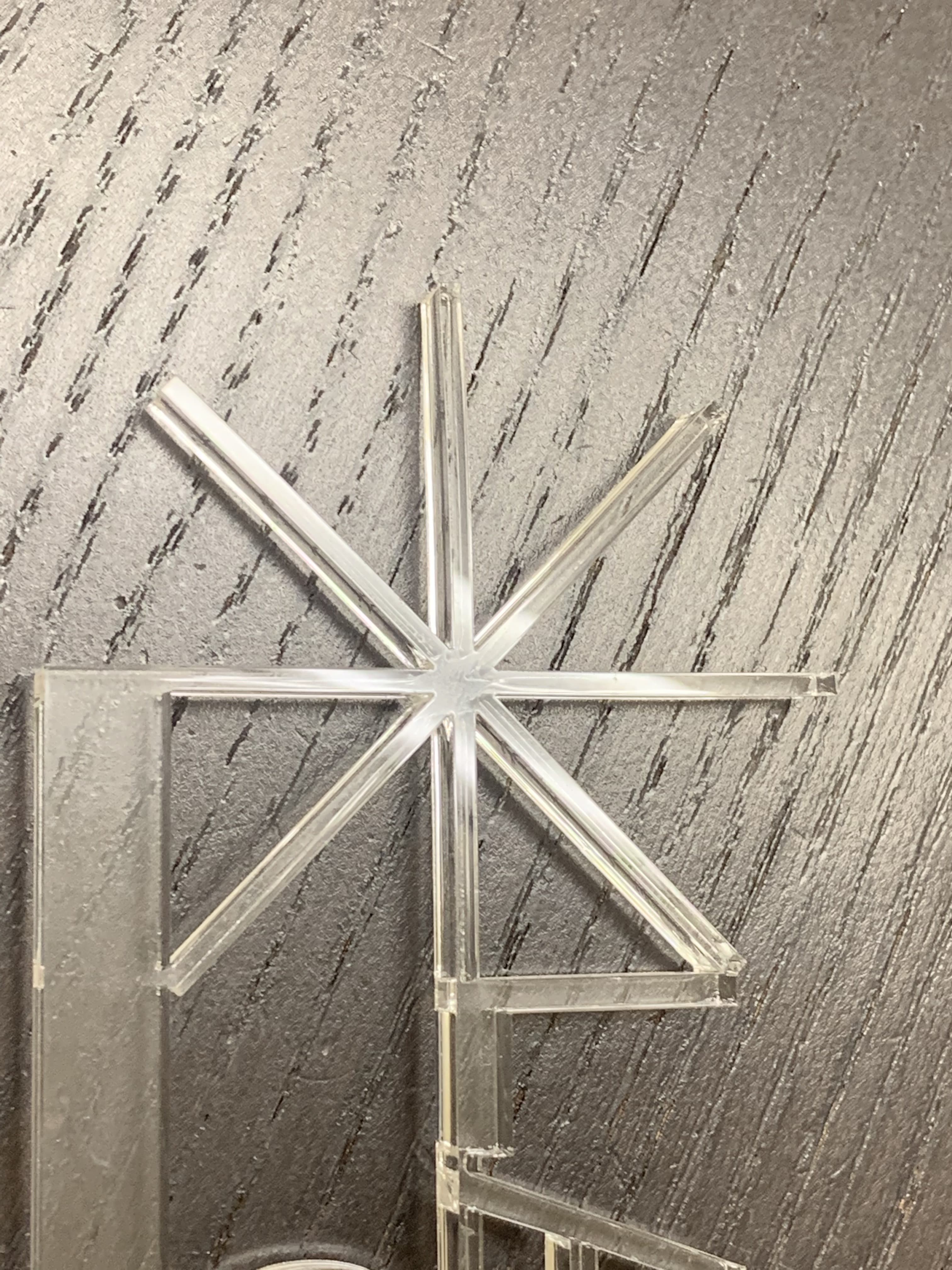

アクリル板 5㎜厚を細幅にカット。

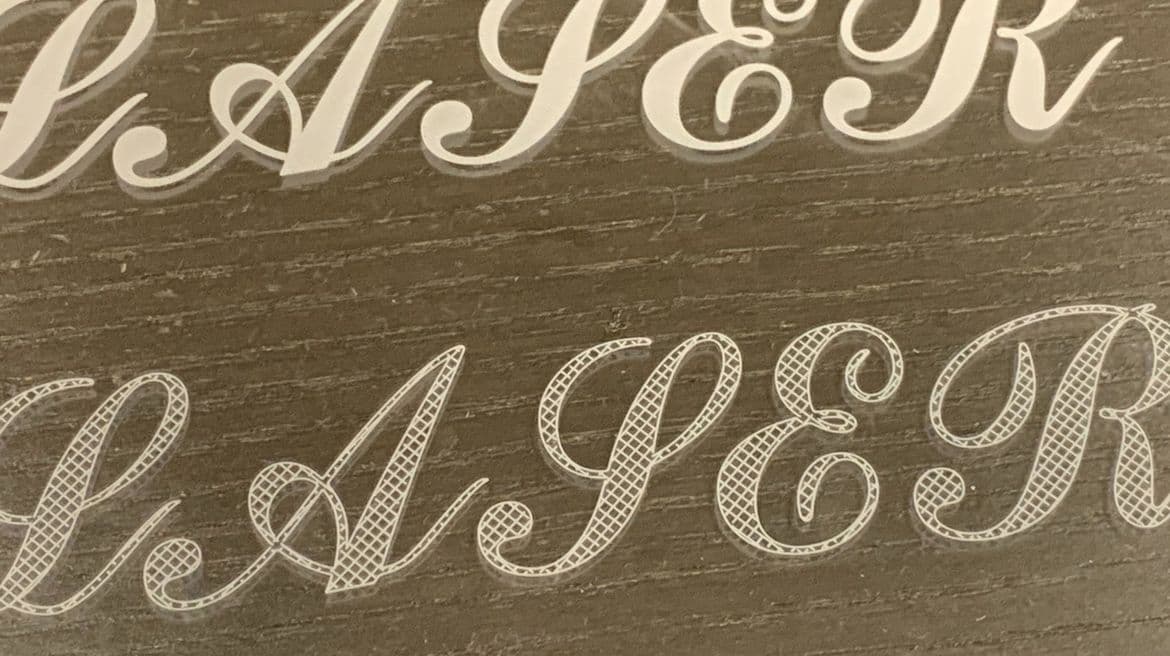

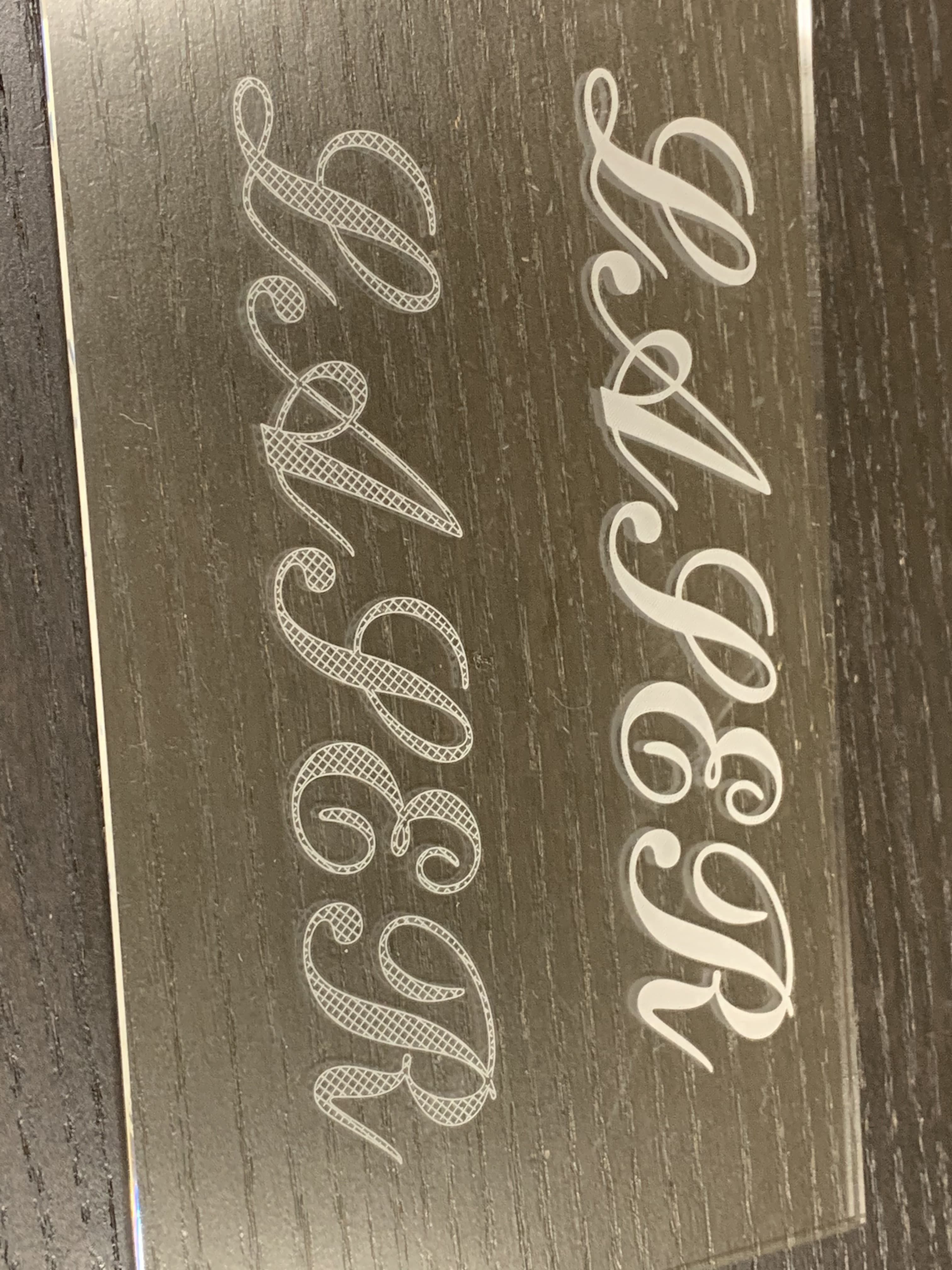

アクリル板にロゴマーキング。写真画像、絵柄、色々マーキングできます。導光板やサイン、店舗什器などに実績があります。

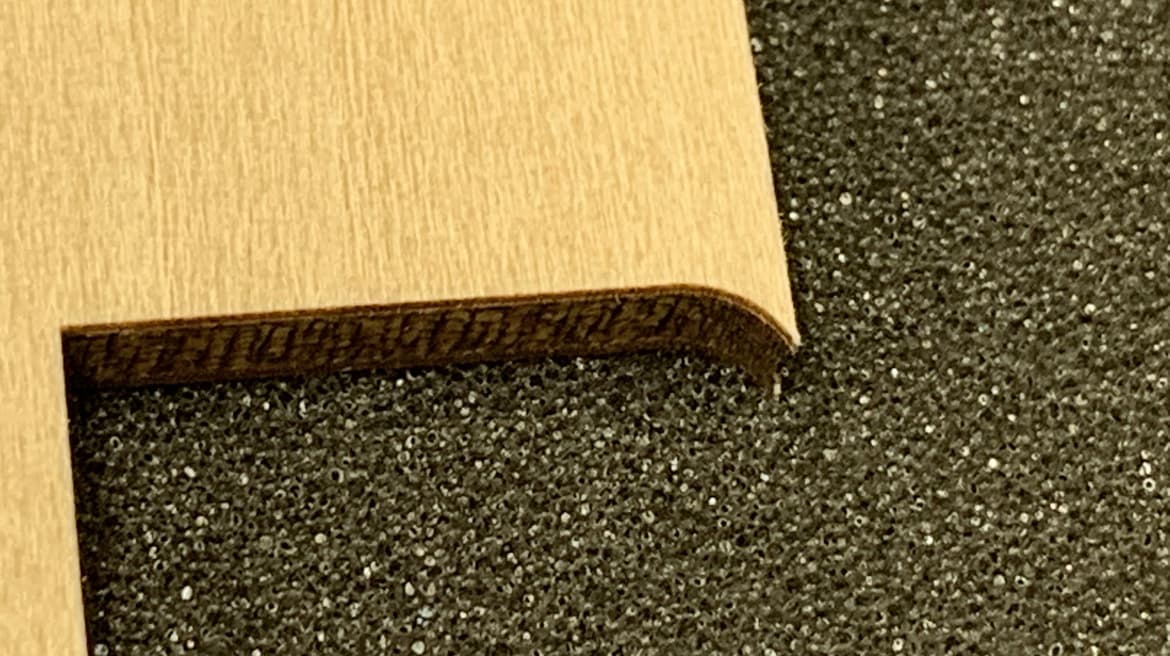

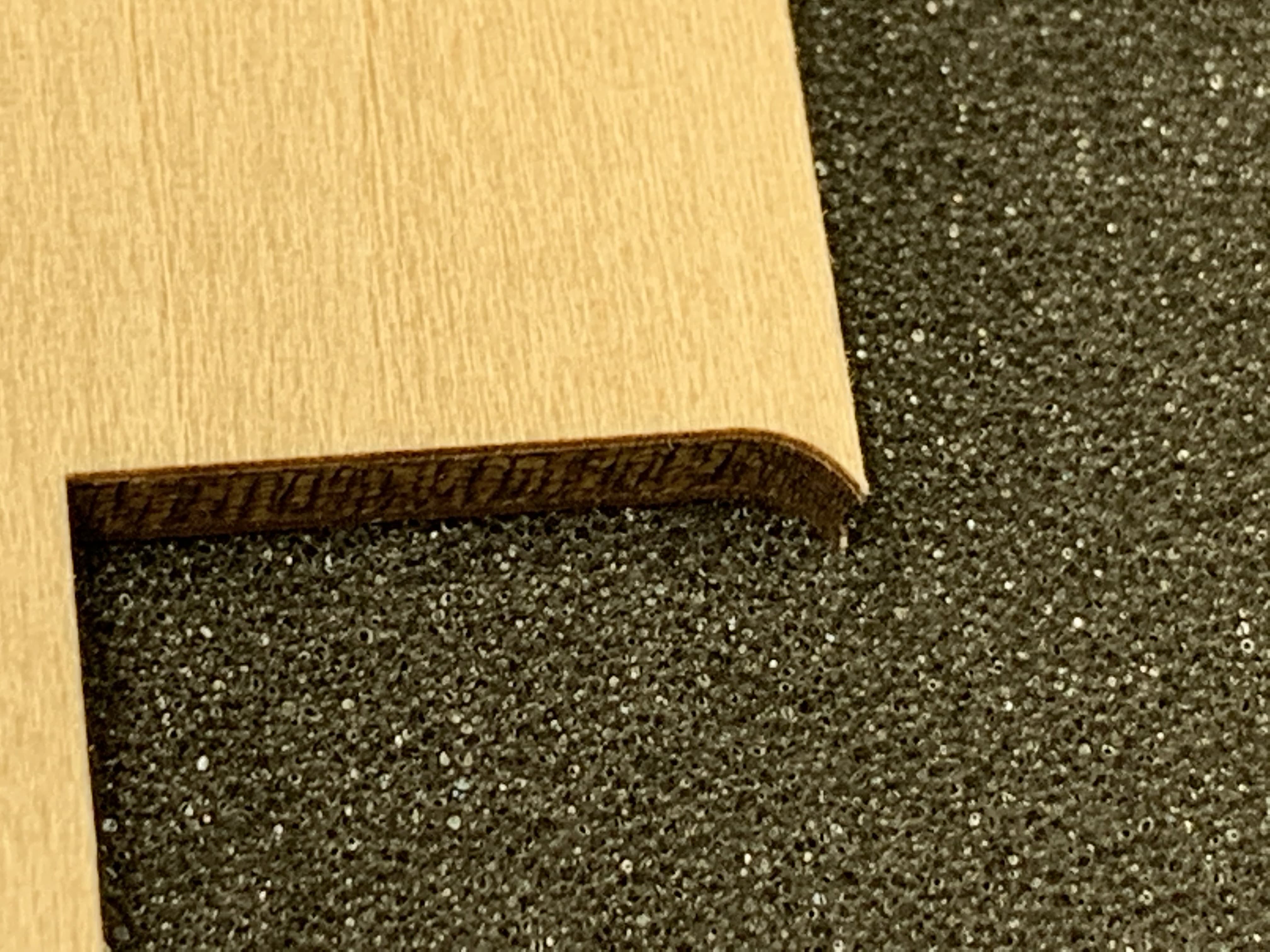

ベニヤ合板 4㎜厚のカット品。エッジ部の尖りが鋭い仕上げになっています。

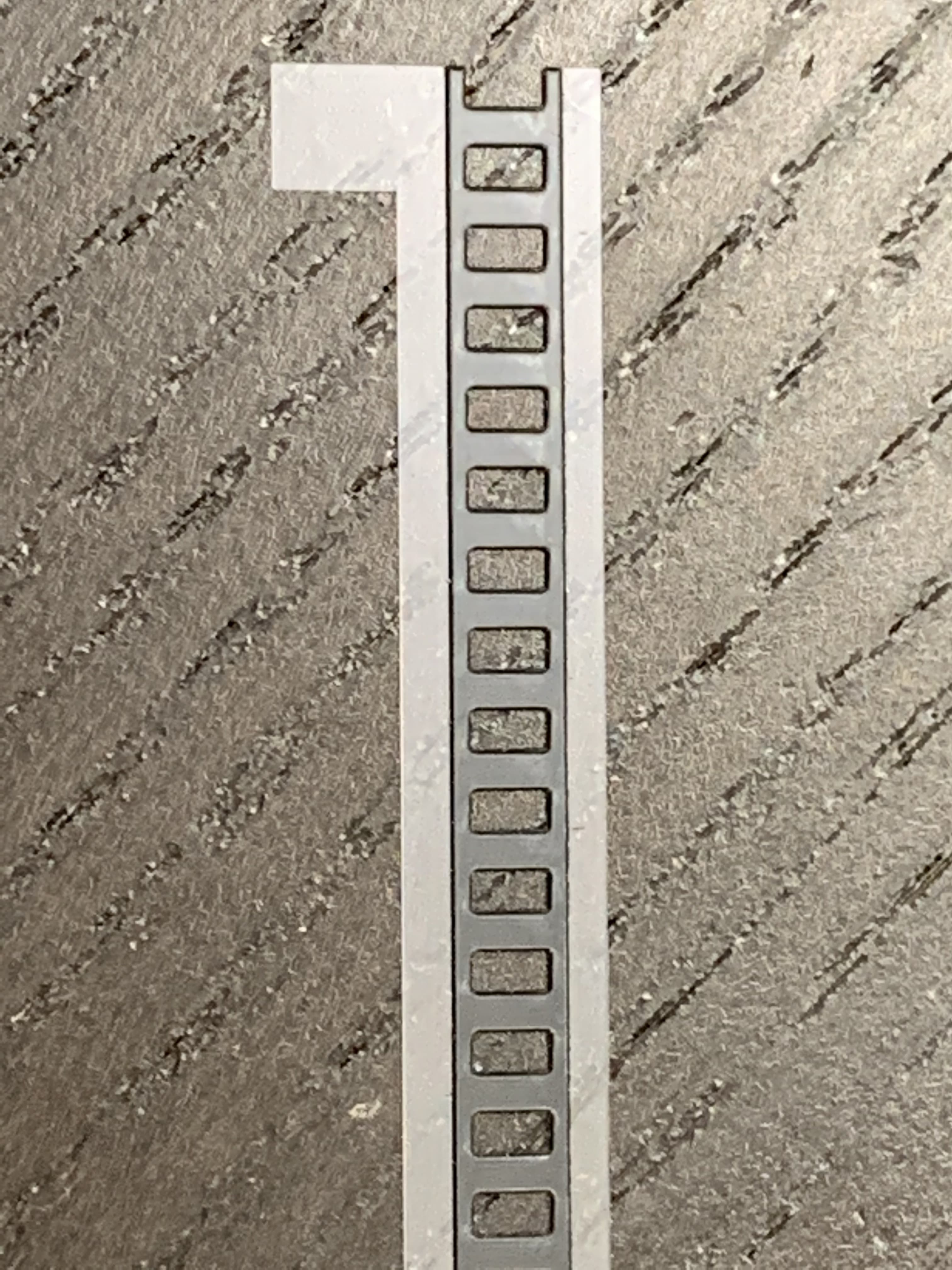

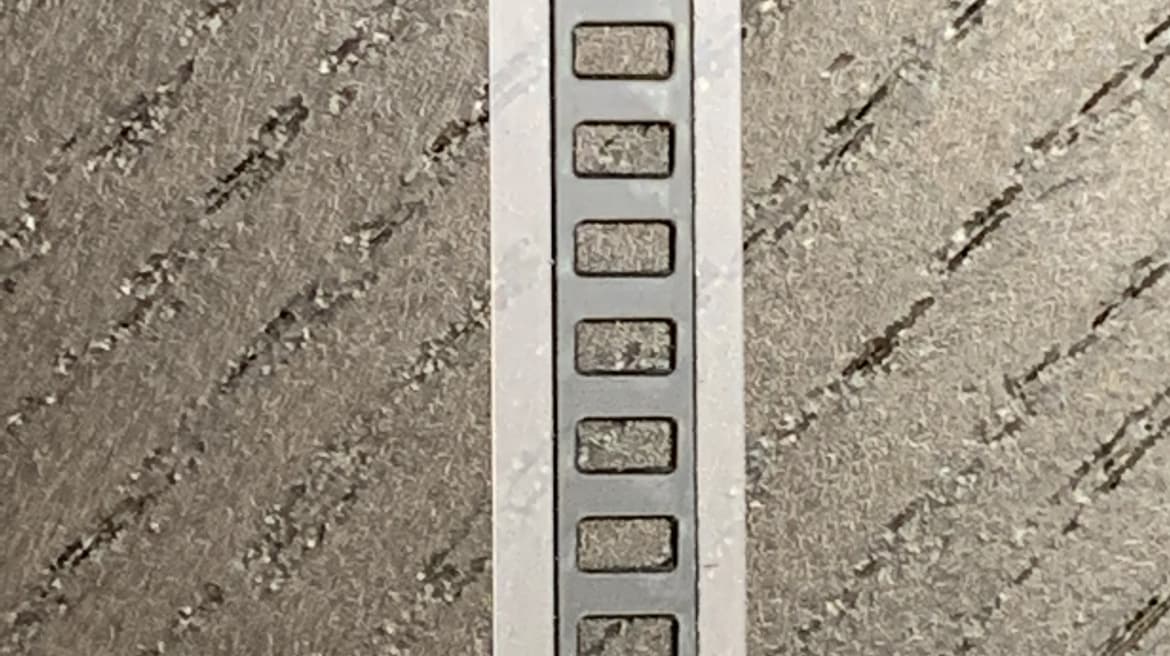

PET＋テープ 部分ハーフカット、タブ形状セパレータ加工。梯子状の形状でL寸全体で約350㎜ほど。
超強力両面テープ、厚み3㎜。型でプレスすると刃にくっついてしまう難加工品ですが、断面もきれいにハーフカット仕上げが可能です。
防水用両面テープ厚み0.4㎜品。レーザー照射時にビーム巾分が気化しますので、まわりのカス付きのままであっても復元しにくい仕上がりになります。

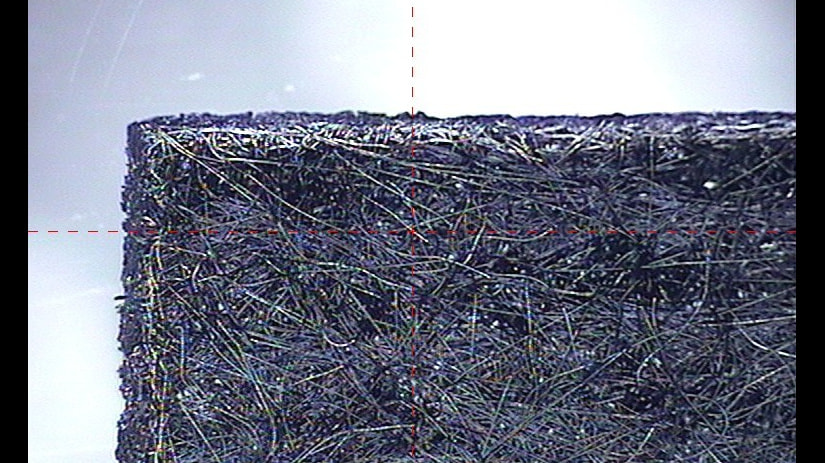

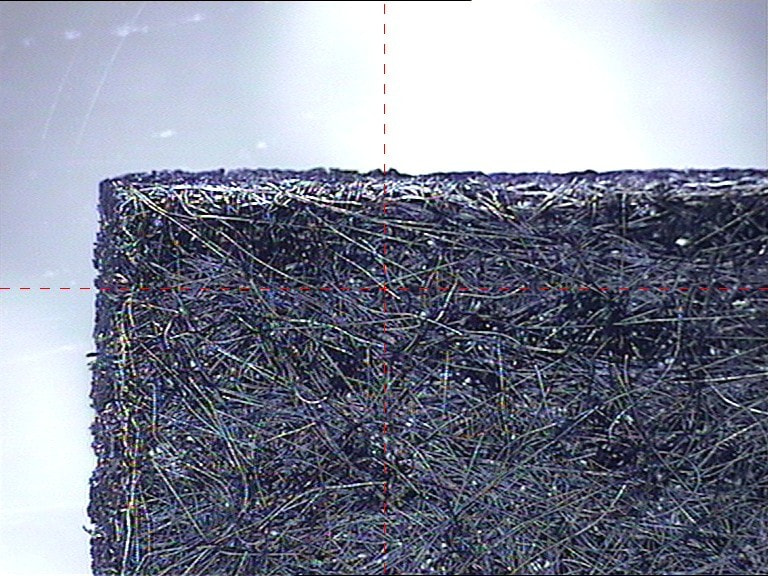

テフロンフェルト加工。レーザー熱による端部のほつれ止め効果が出ています。

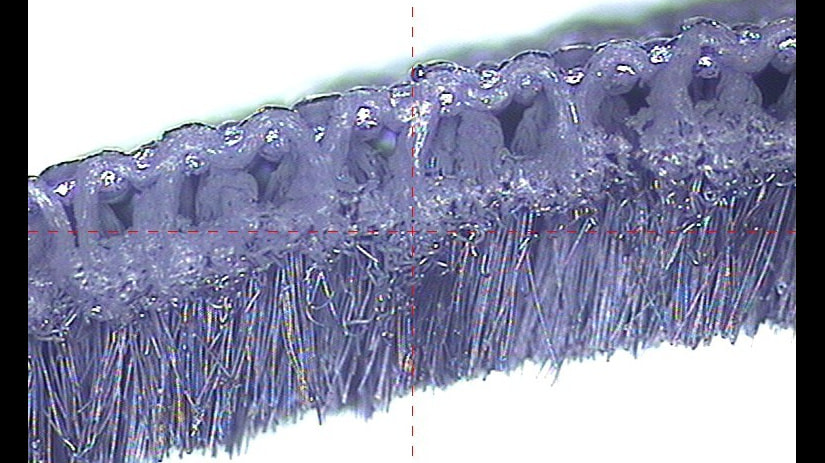

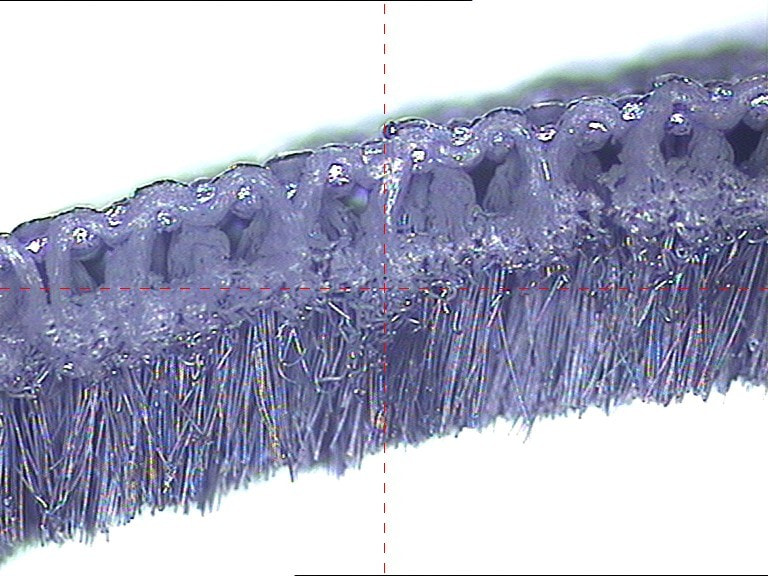

OAパーツ用途でのブラシ材加工。レーザー熱による端部のほつれ止め効果が出ています。

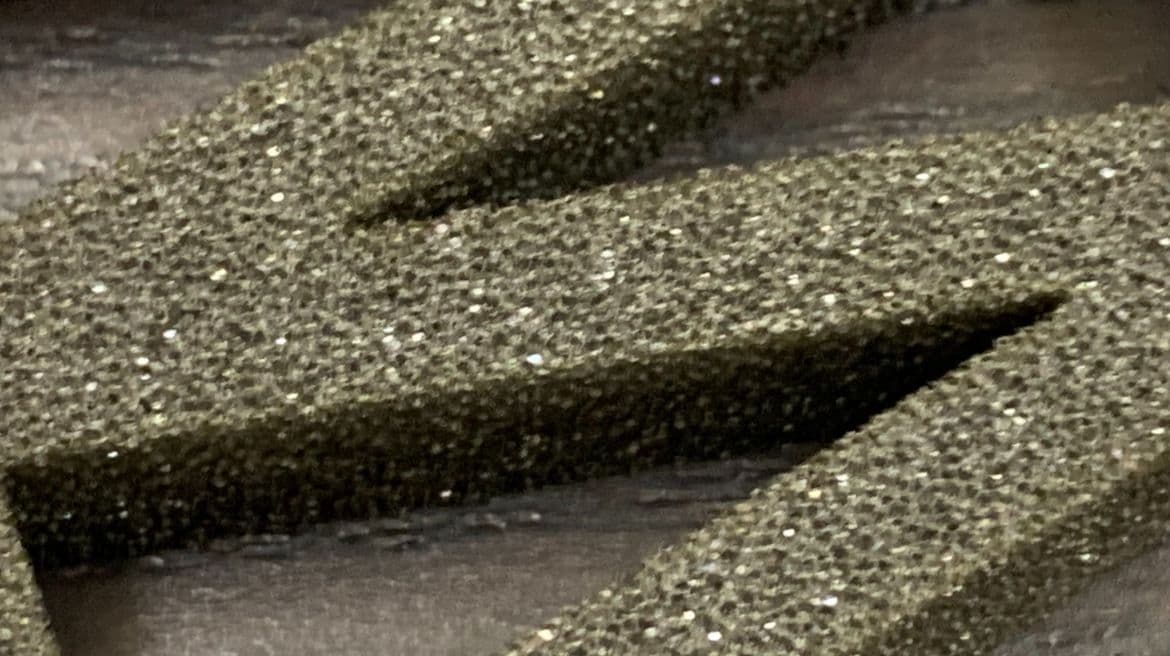

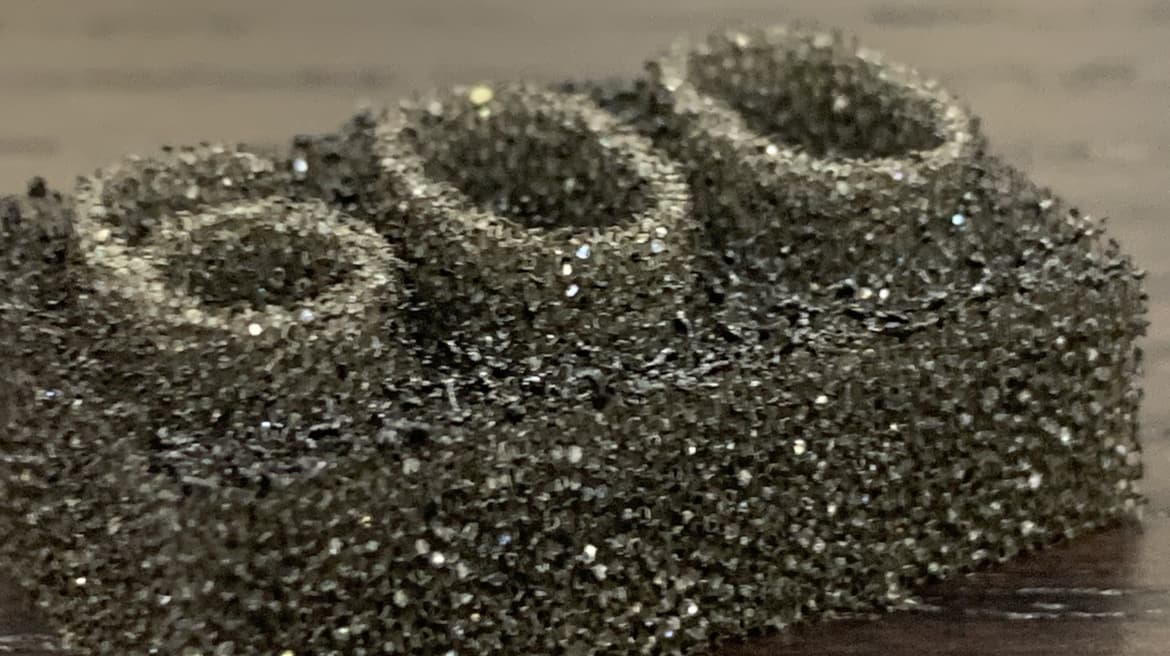

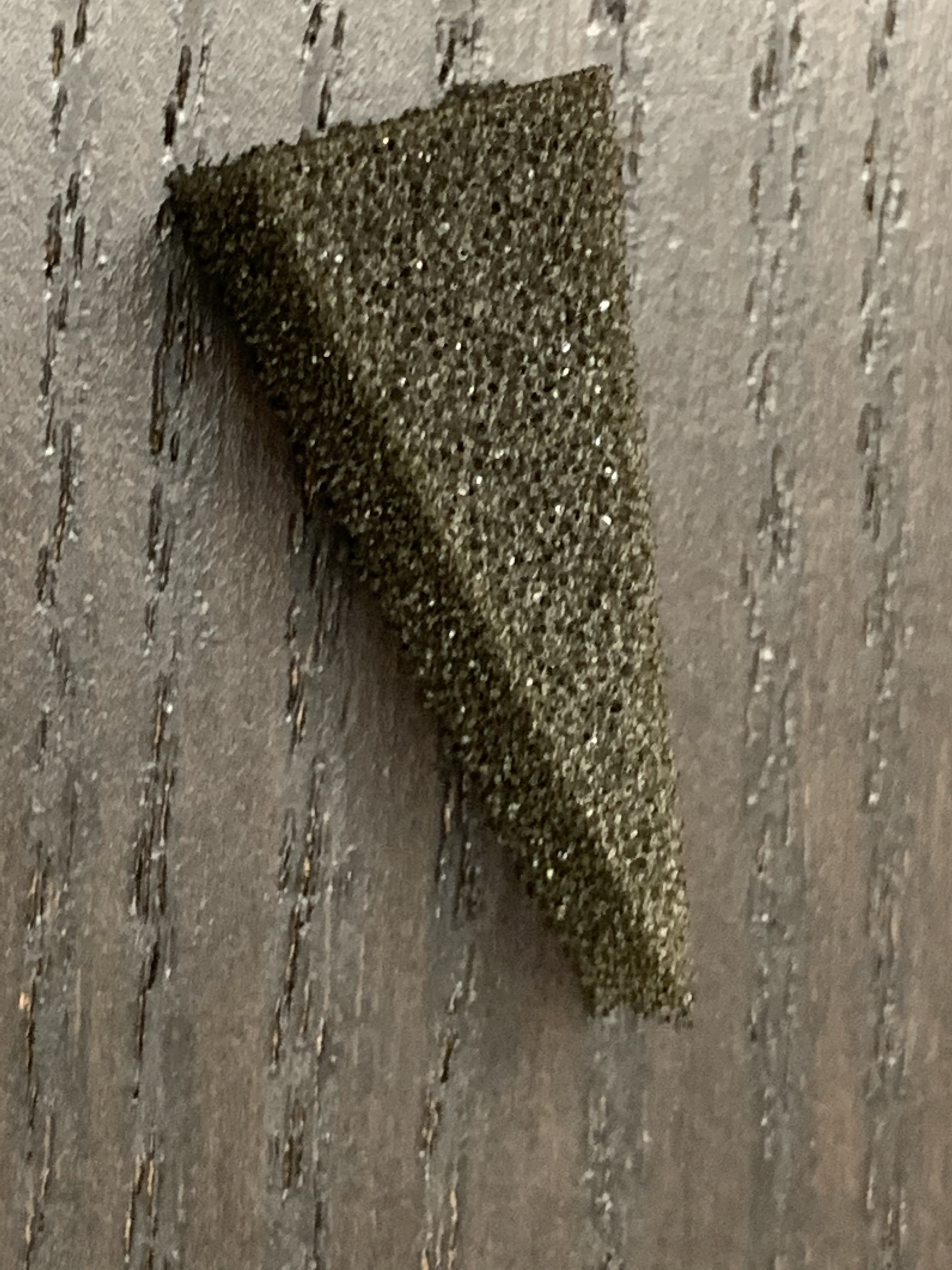

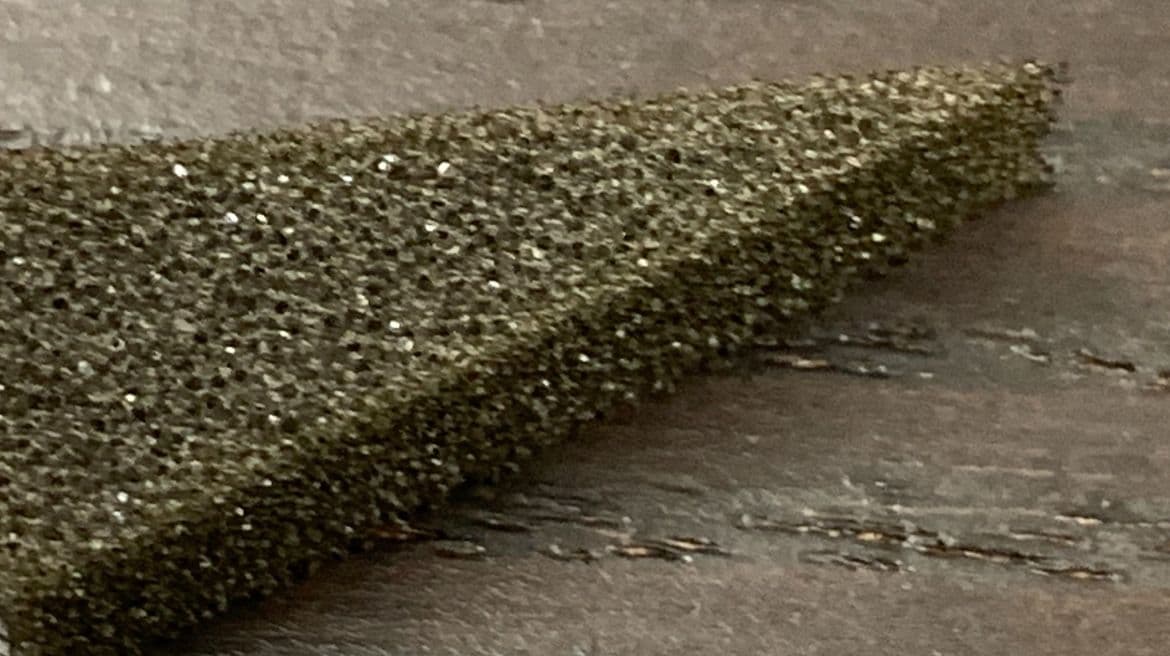

10㎜厚ウレタンスポンジです。プレス加工では表現できない先端部エッジの仕上がりです。
左のパーツとのセット品です。

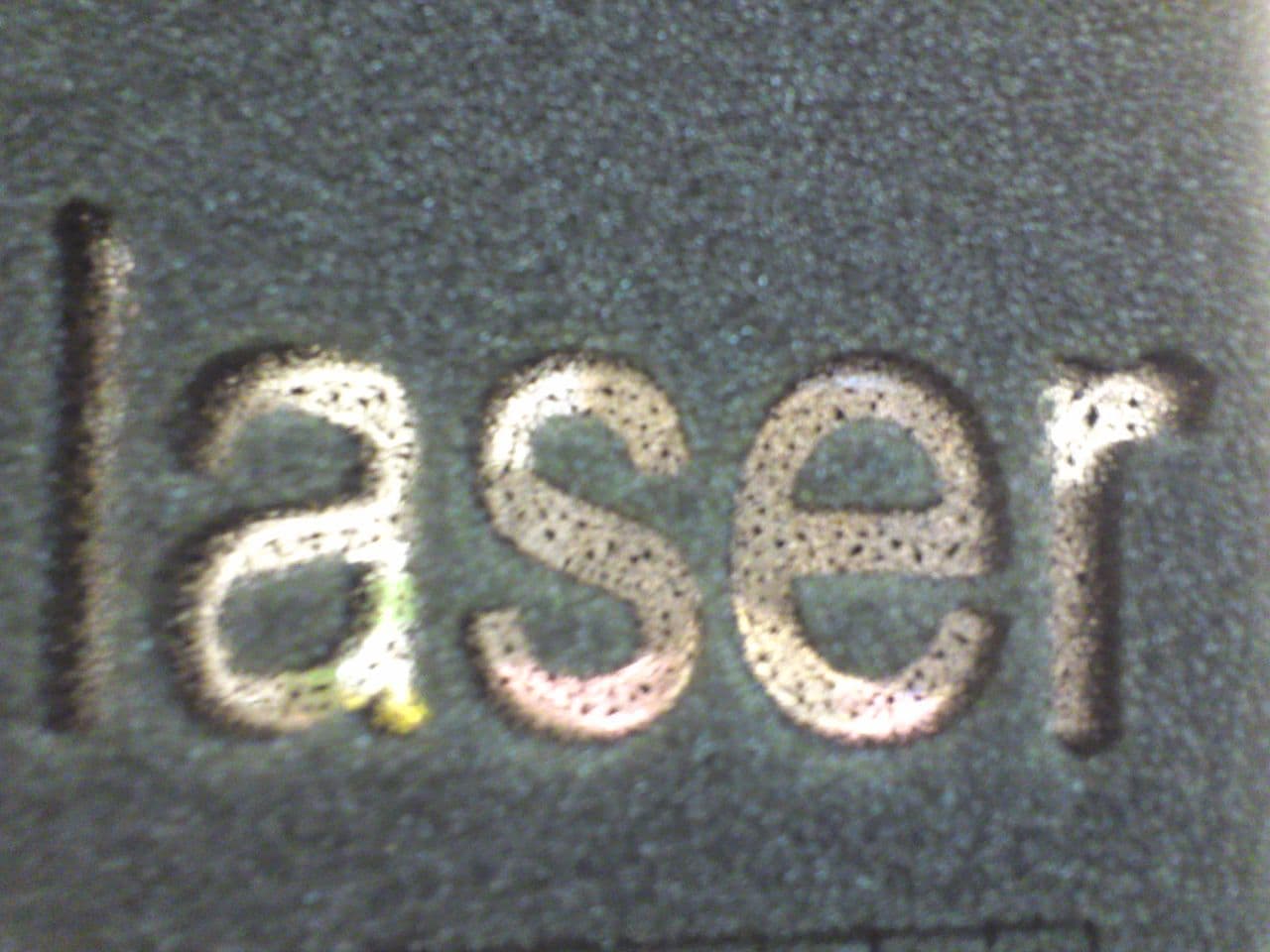

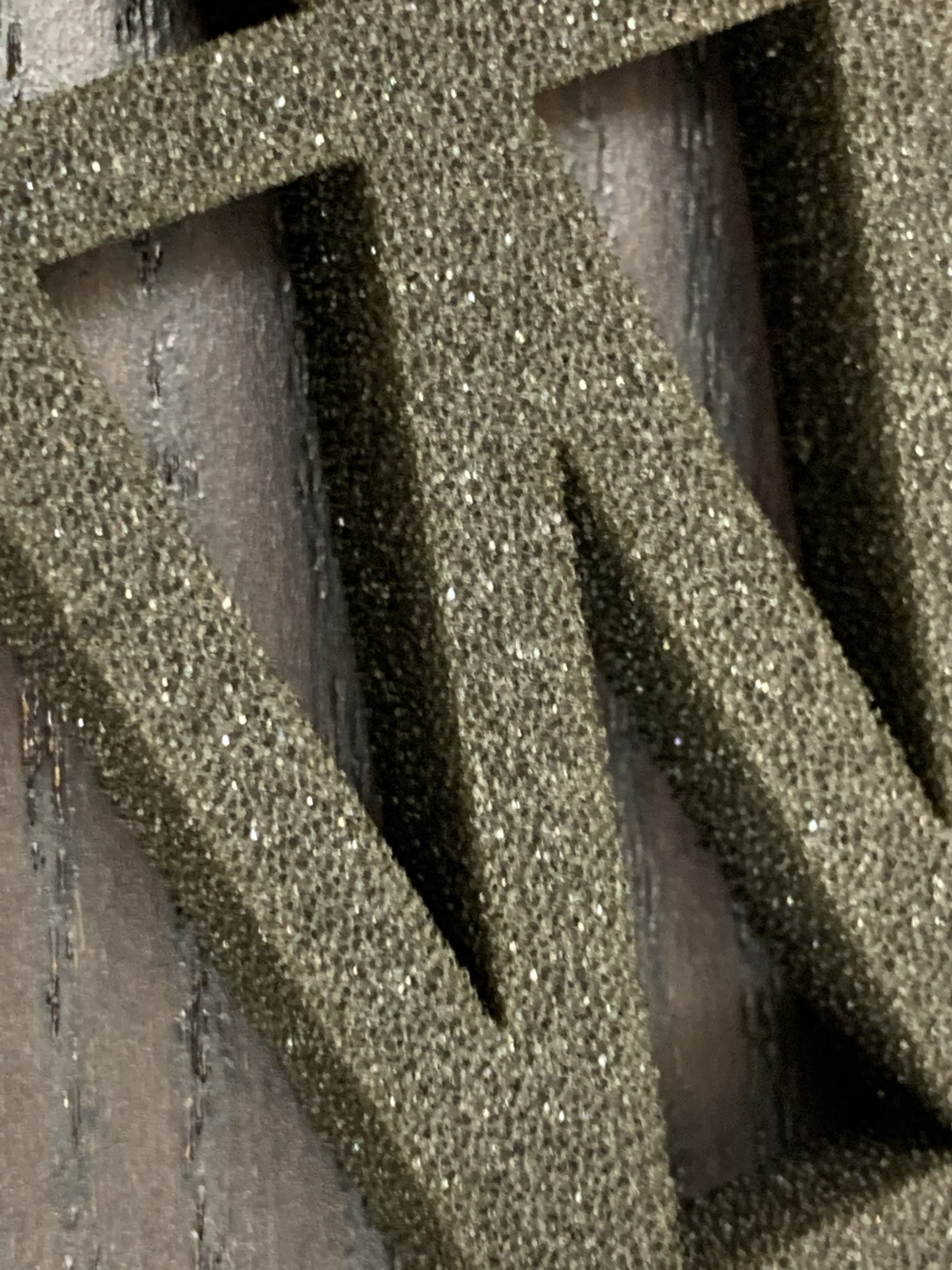

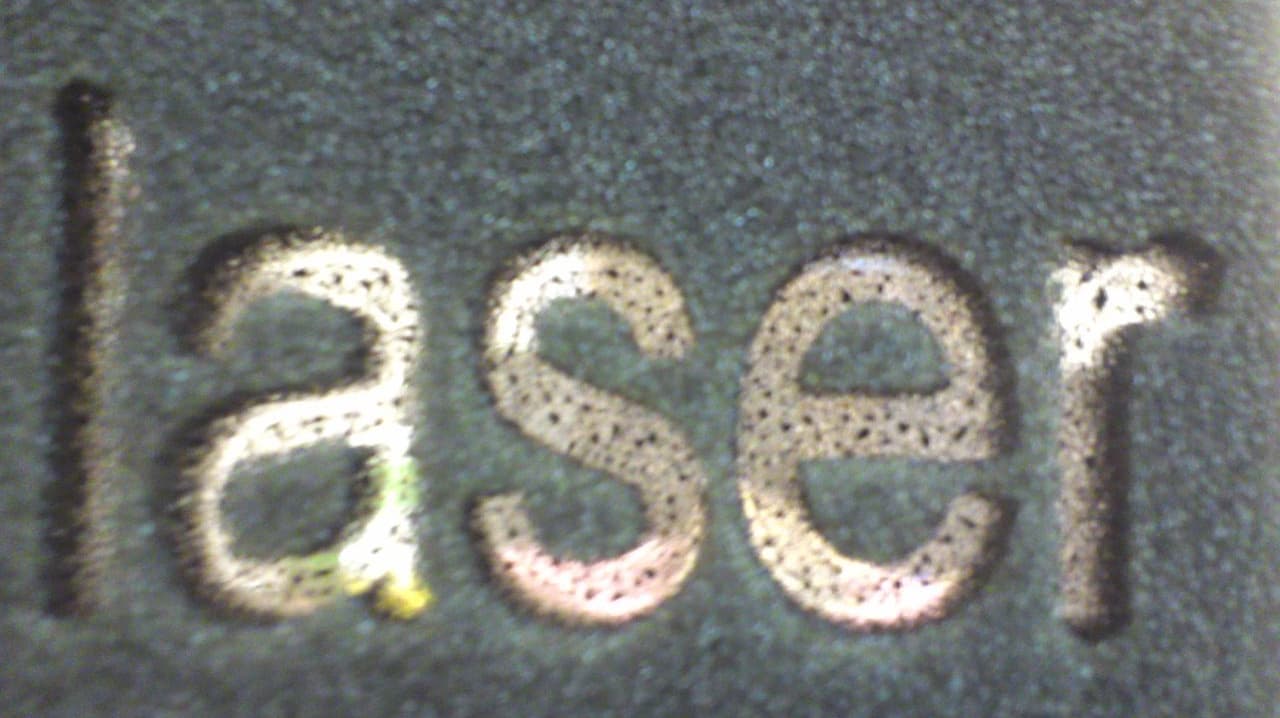

ウレタンスポンジ浮き彫り加工。周りを削り、文字を浮かび上がらせます。

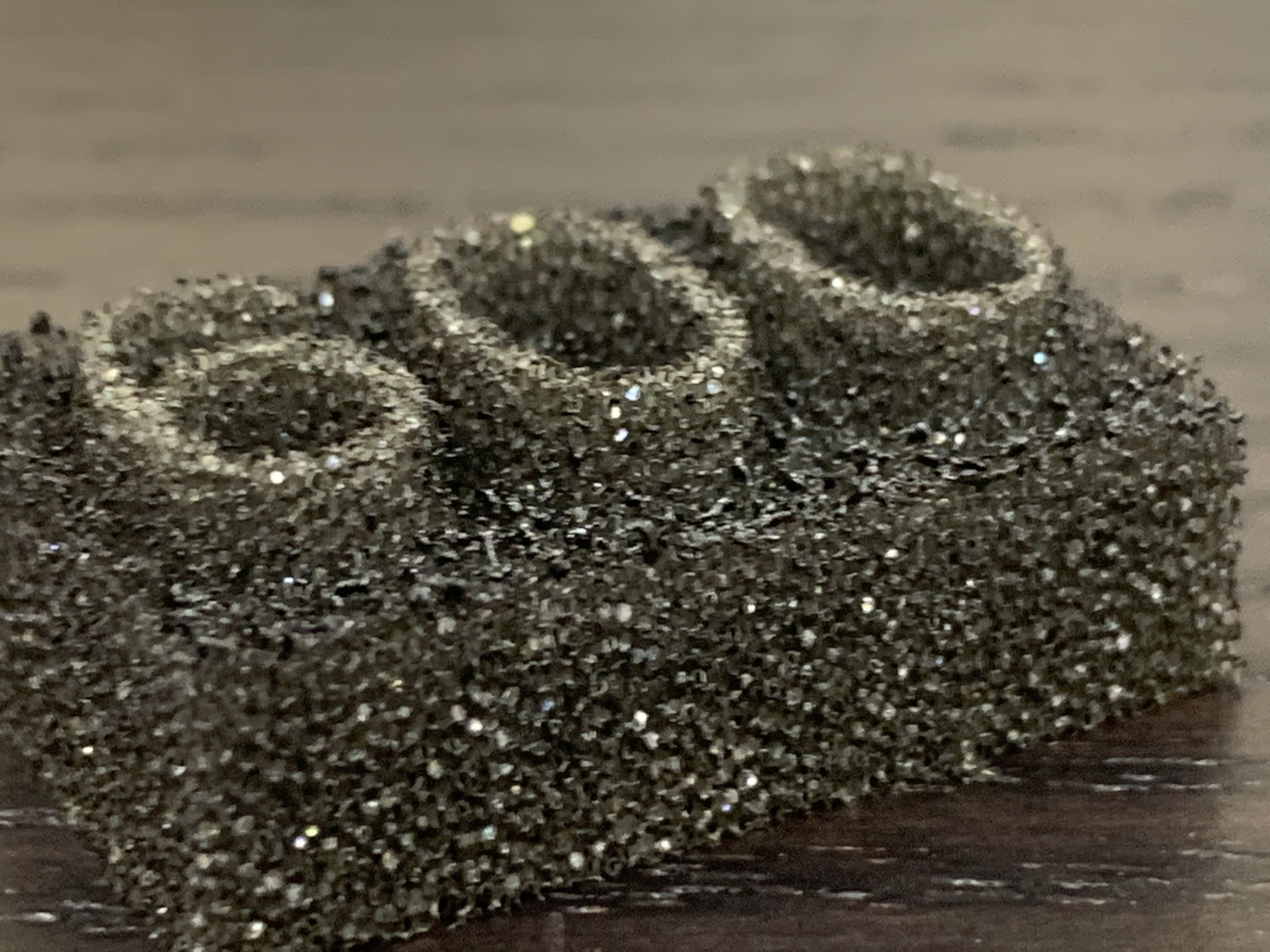

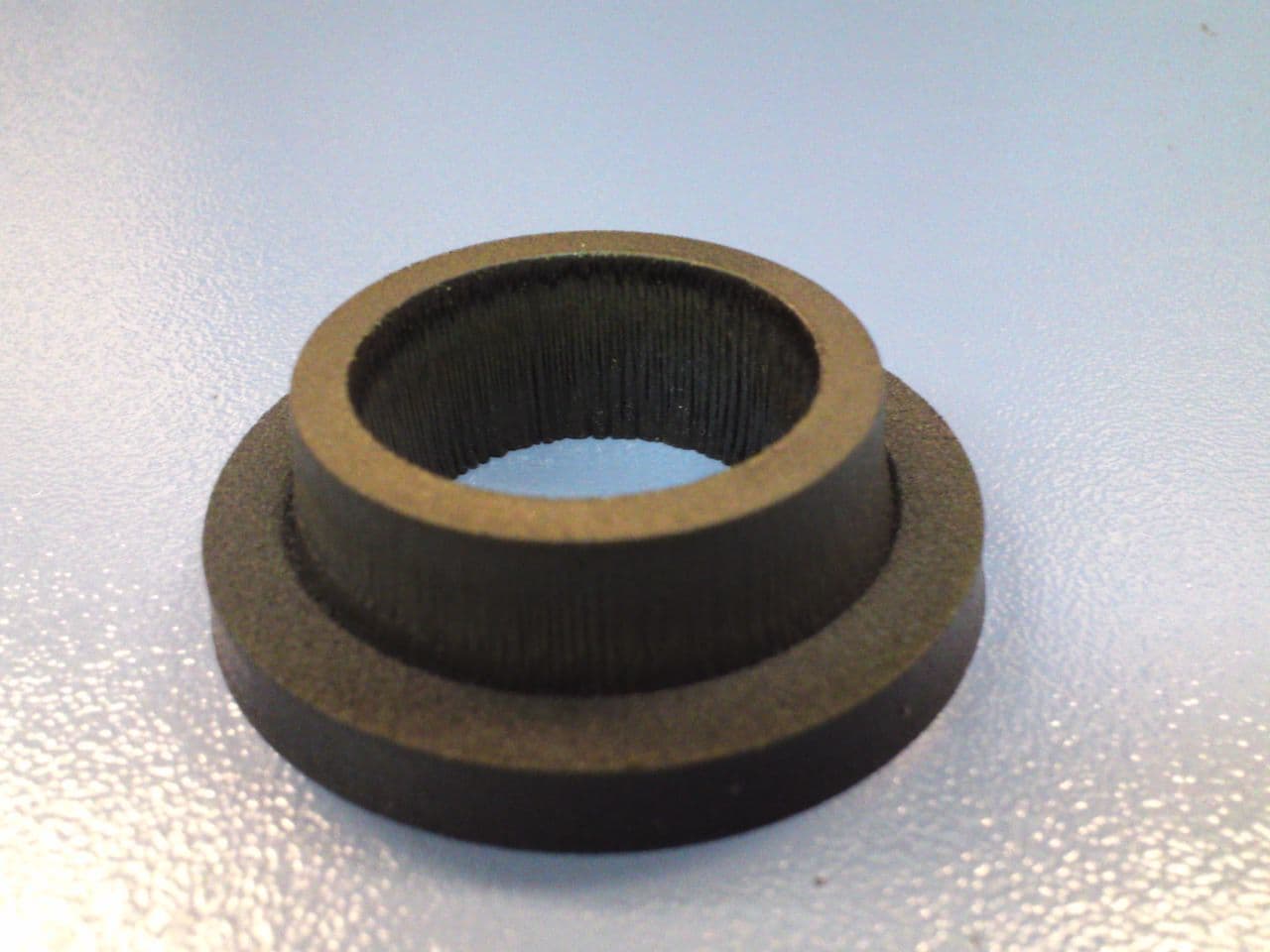

15㎜厚の高密度圧縮ウレタンを削り込んで加工しました。量産時は金型での成型ですが、金型作成に至るまでの試作対応品です。

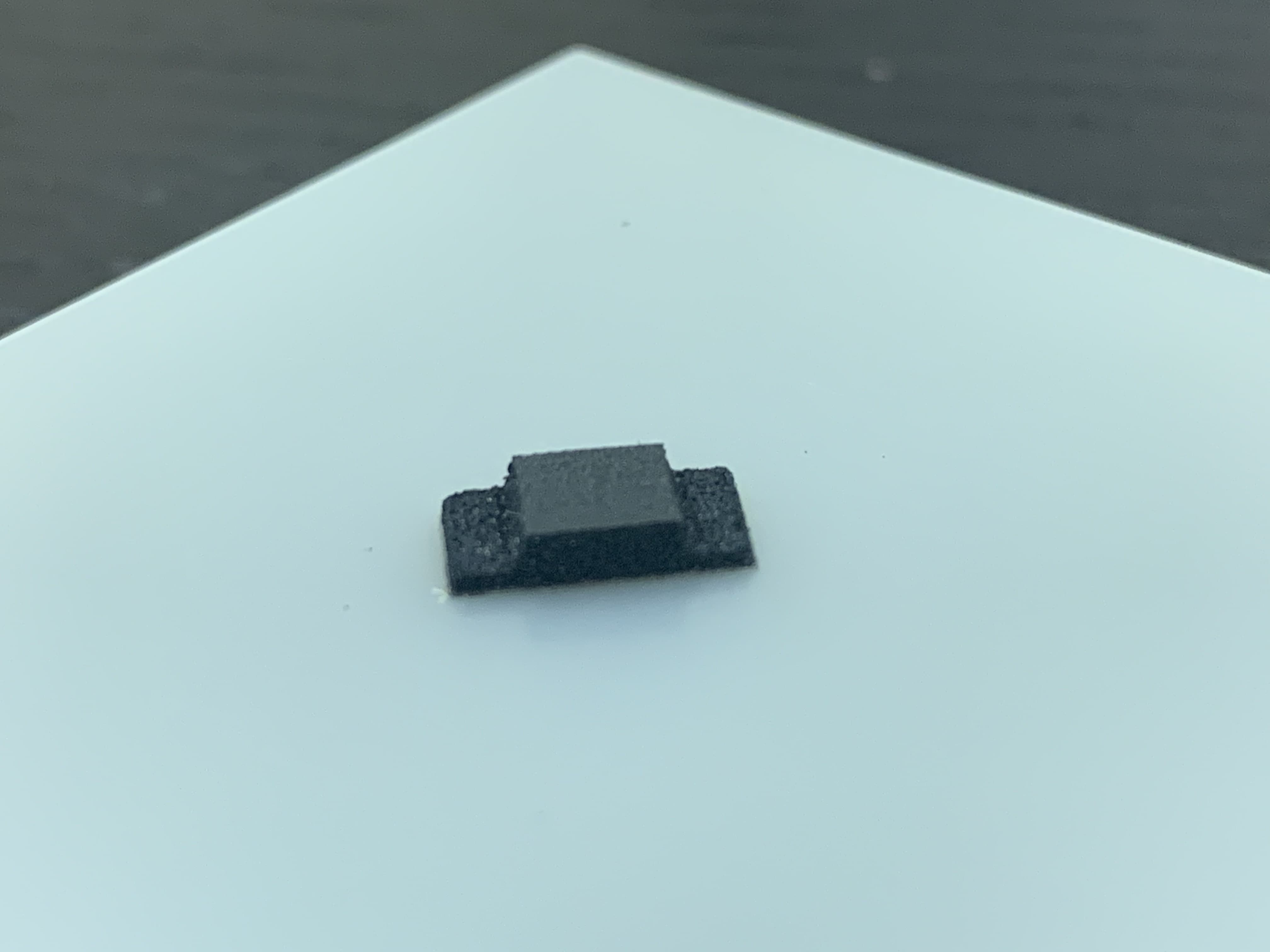

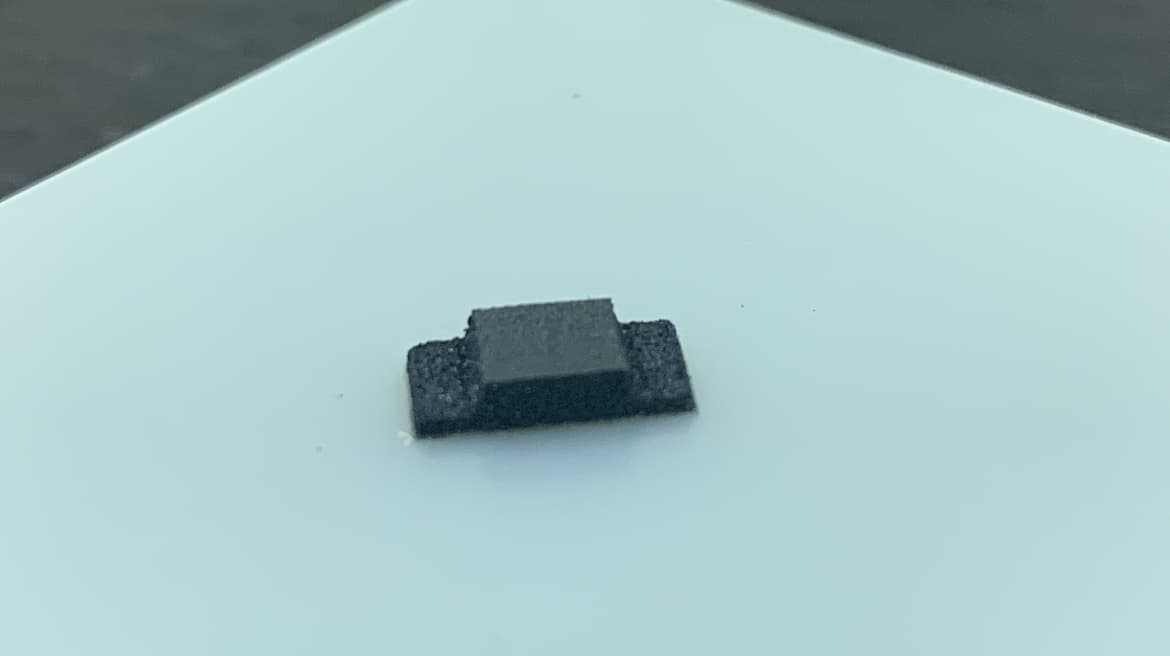

PORON 2㎜厚を削り、段差をつけた表彰台形状の加工品です。両面テープ付きで加工して、ハーフカット仕上げにしています。

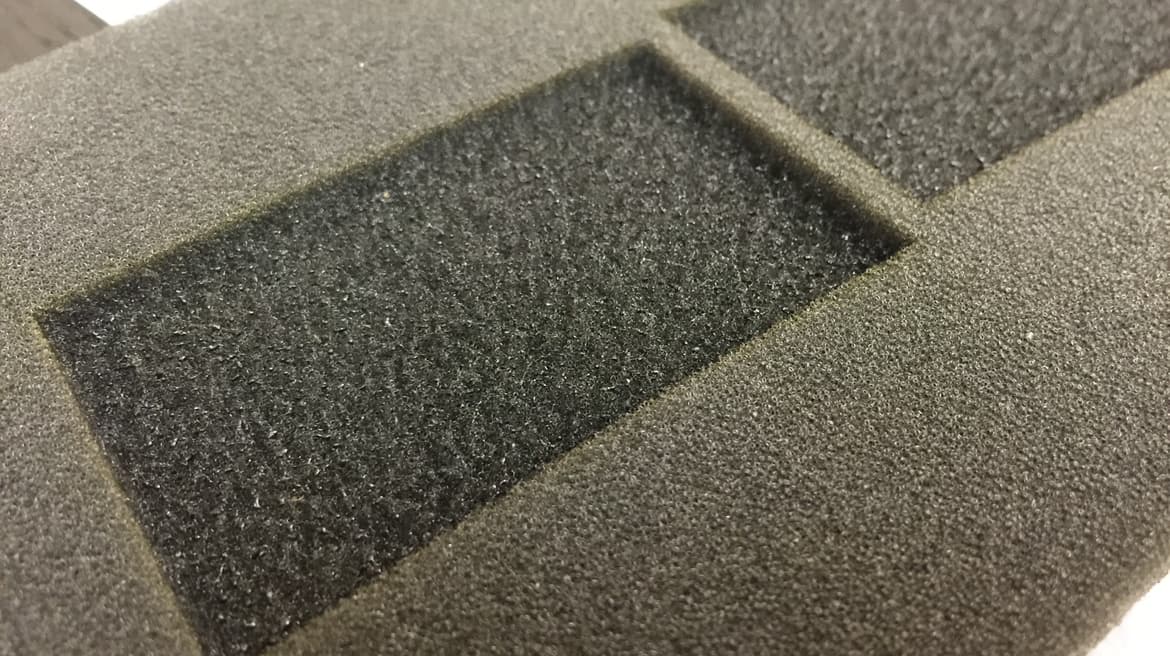

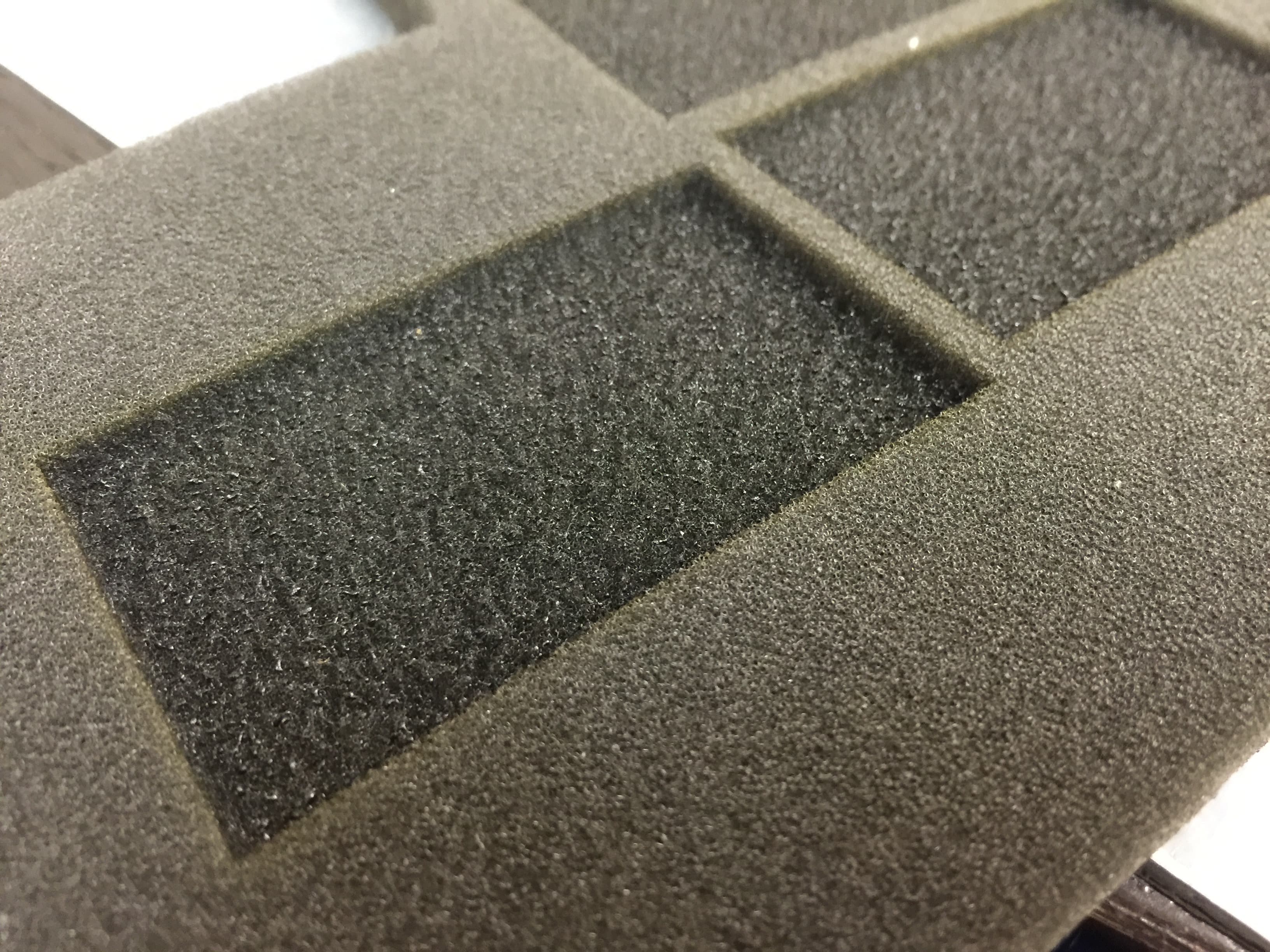

ウレタンスポンジを削り、製品のトレーにしています。

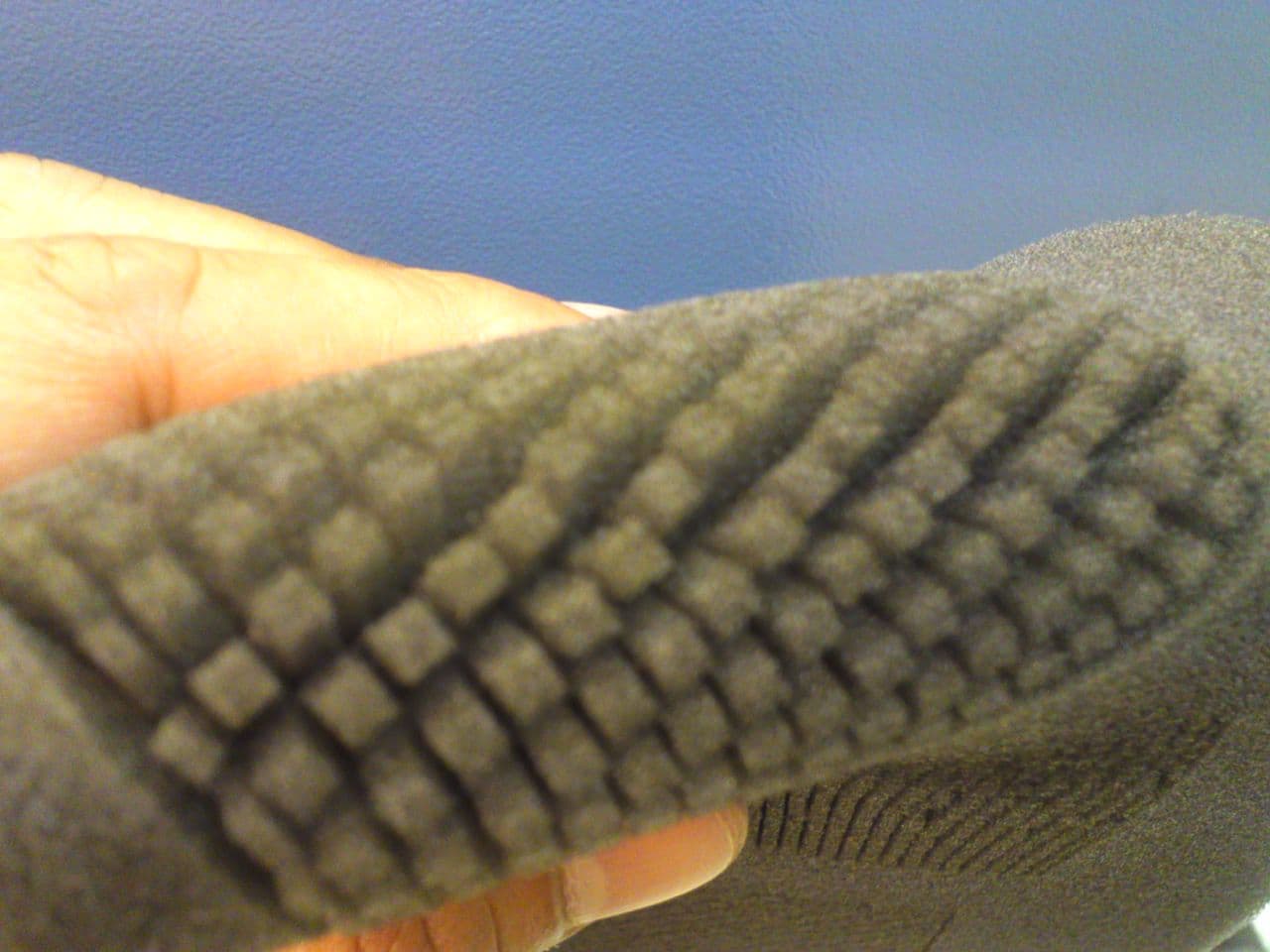

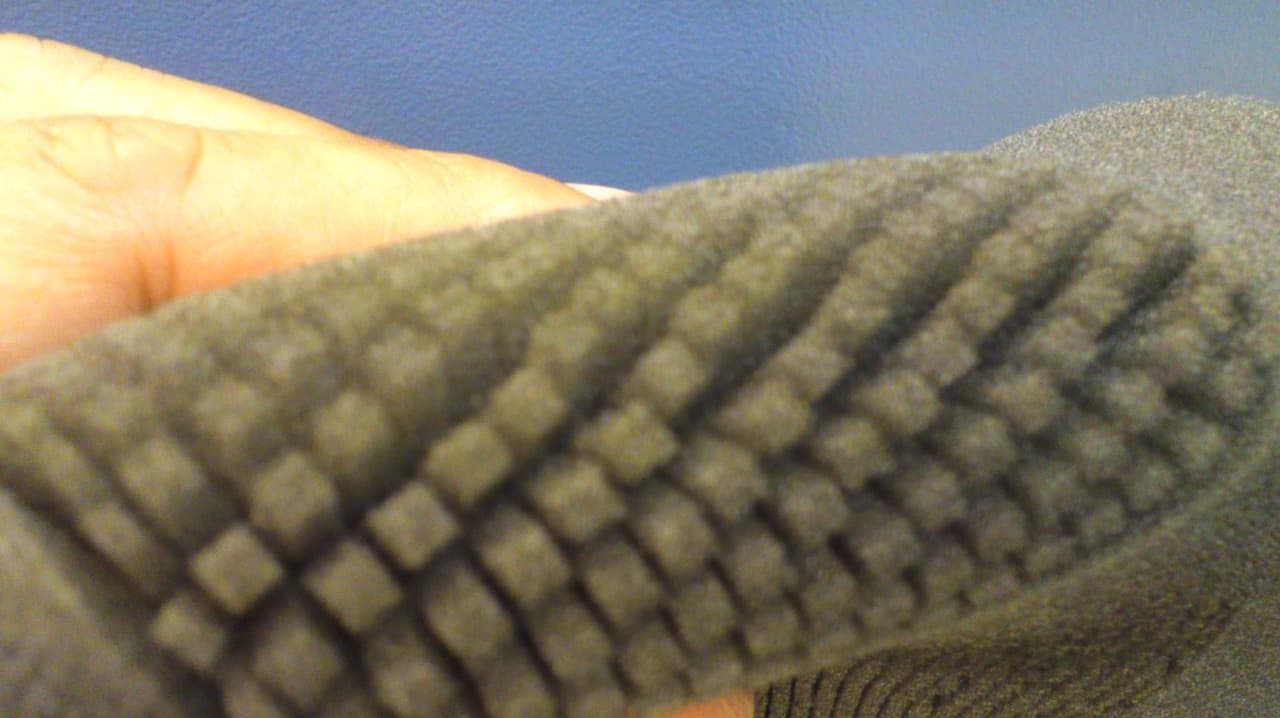

ウレタンスポンジの厚み半分ハーフカット。洗浄用スポンジブラシなど。
底部を薄皮1枚残してのウレタンスポンジ掘り込み。向こう側が透けてみえます。

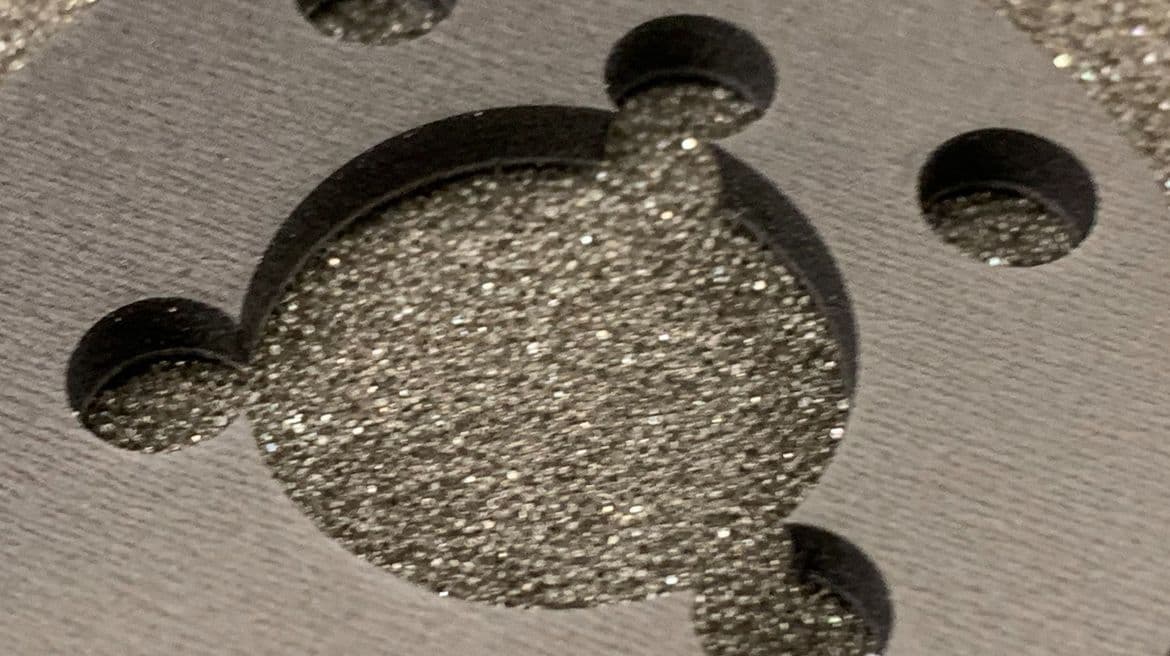

PORON 6㎜厚加工品。穴と穴が公差する部分のエッジの尖り具合など型抜きではできません。

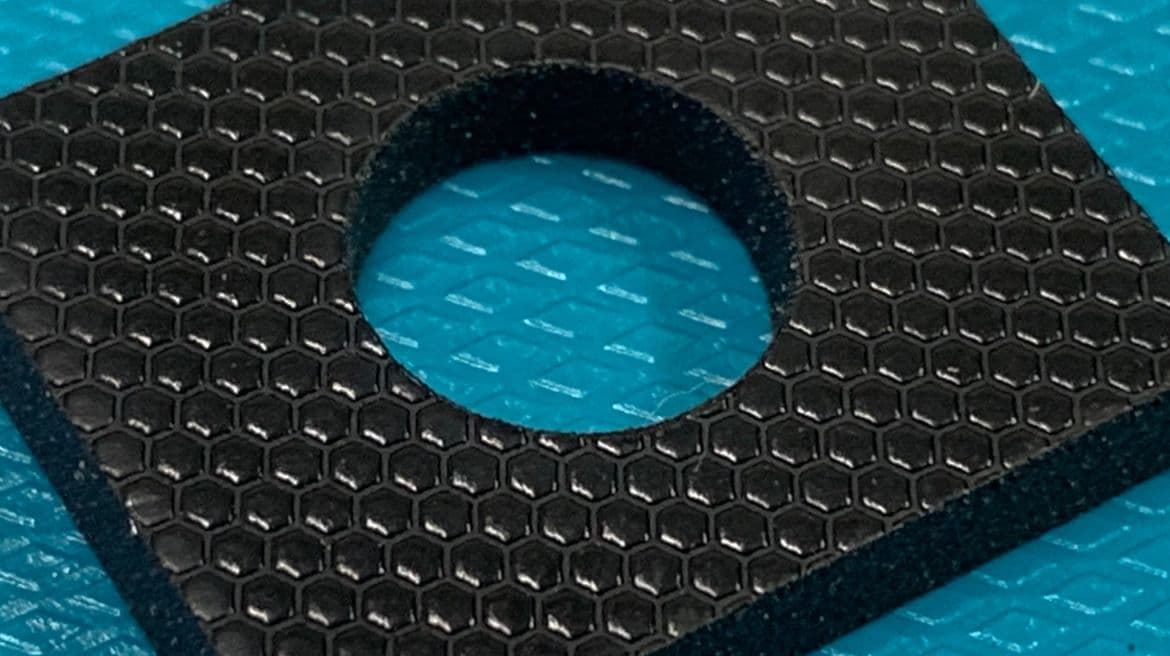

PORON MX 加工品。硬い材料ですが綺麗に加工できています。

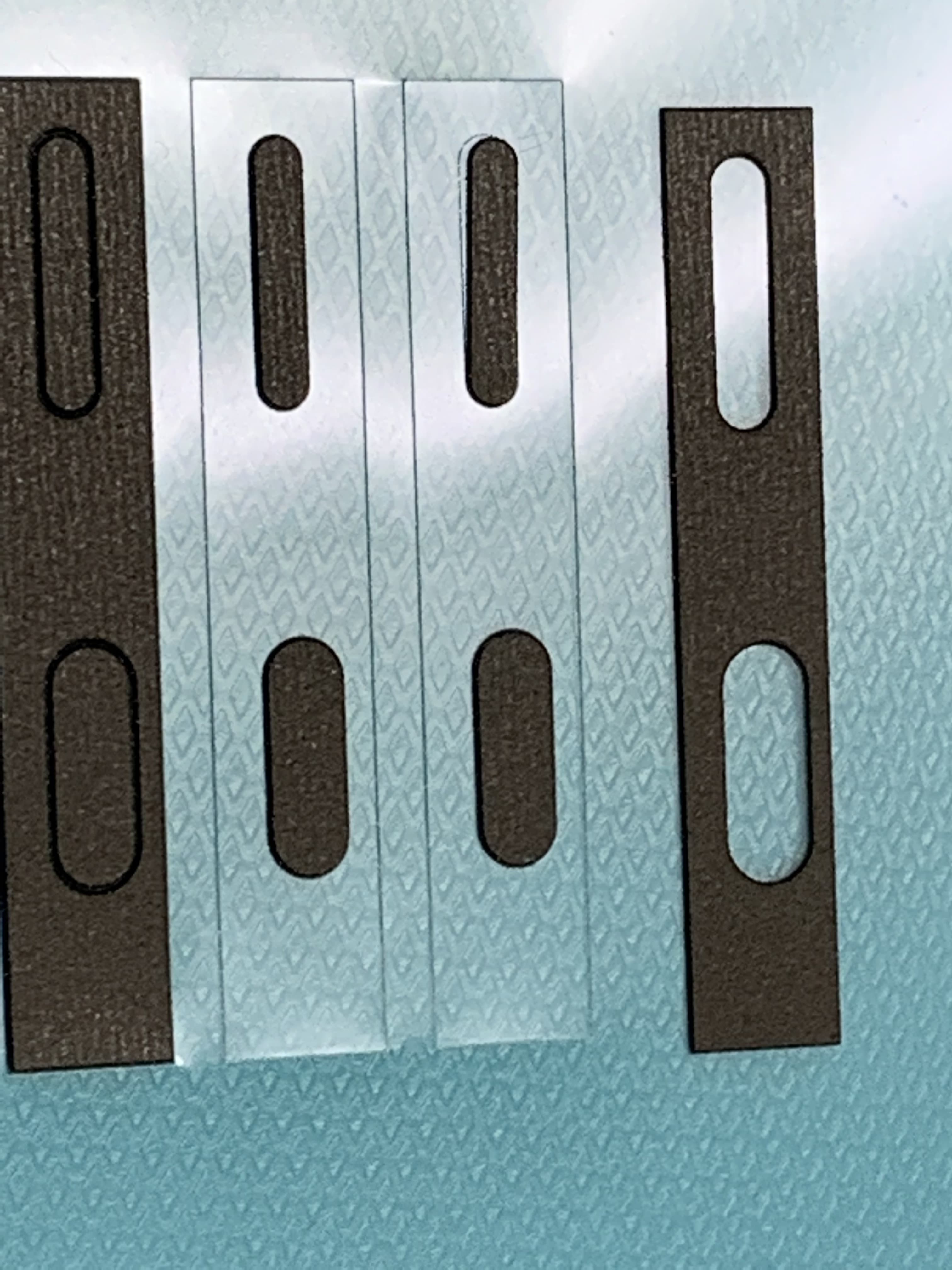

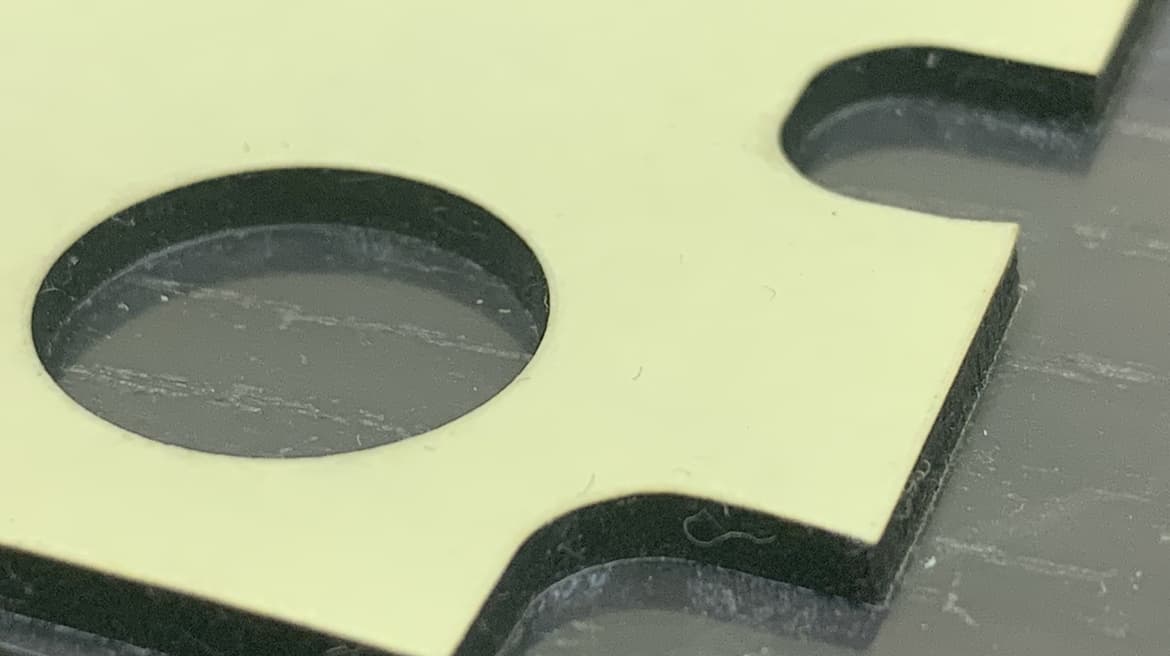

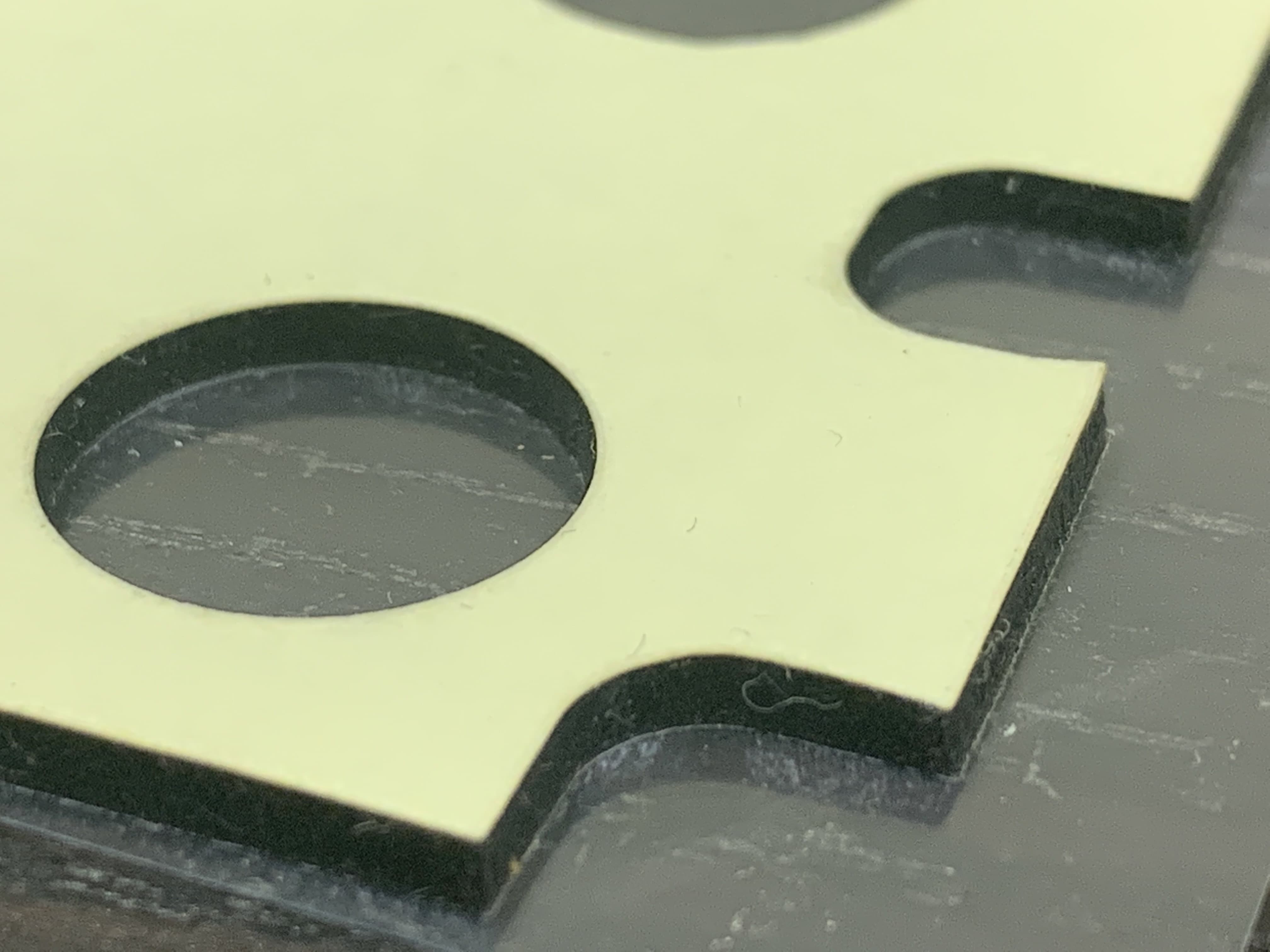

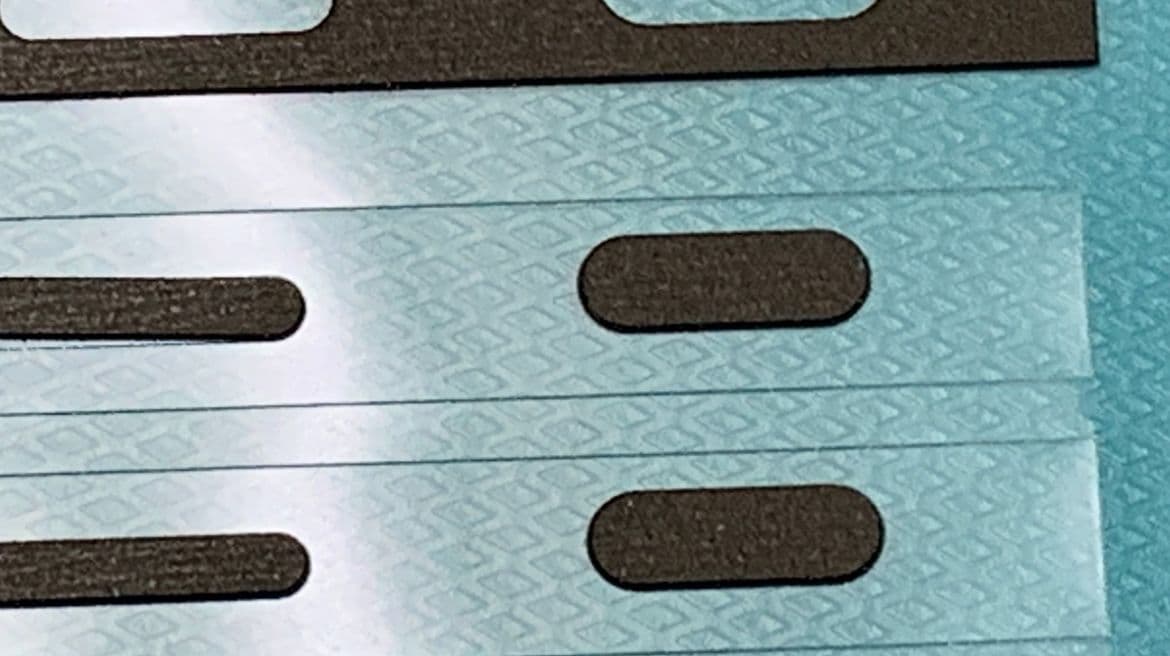

PET付きPORON＋両面テープ、ハーフカット品。

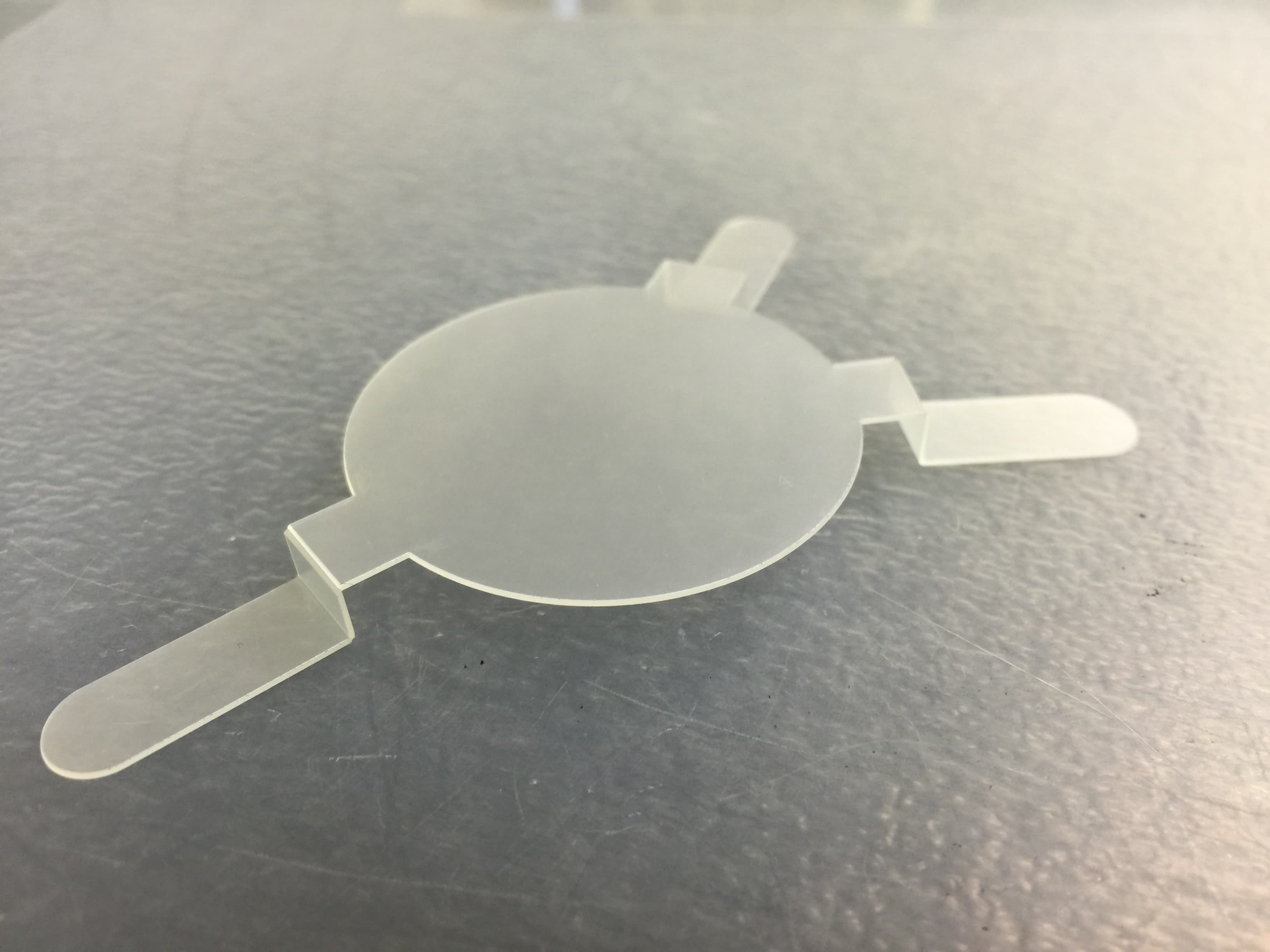

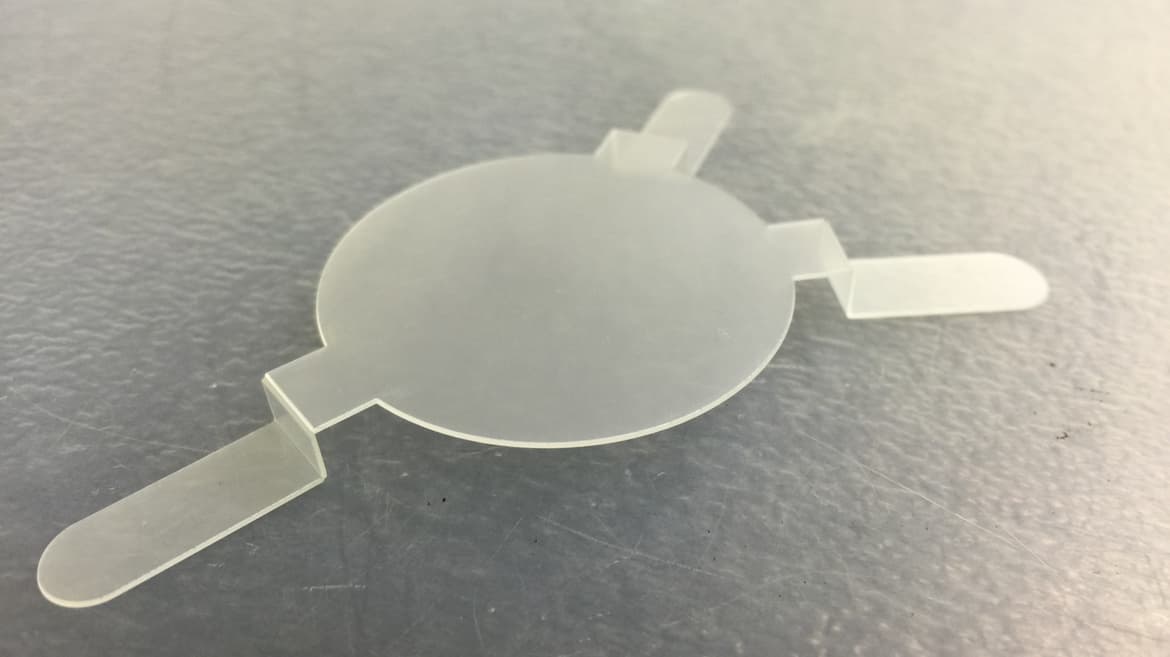

PET 0.5㎜厚の ハーフカット＋曲げ加工。

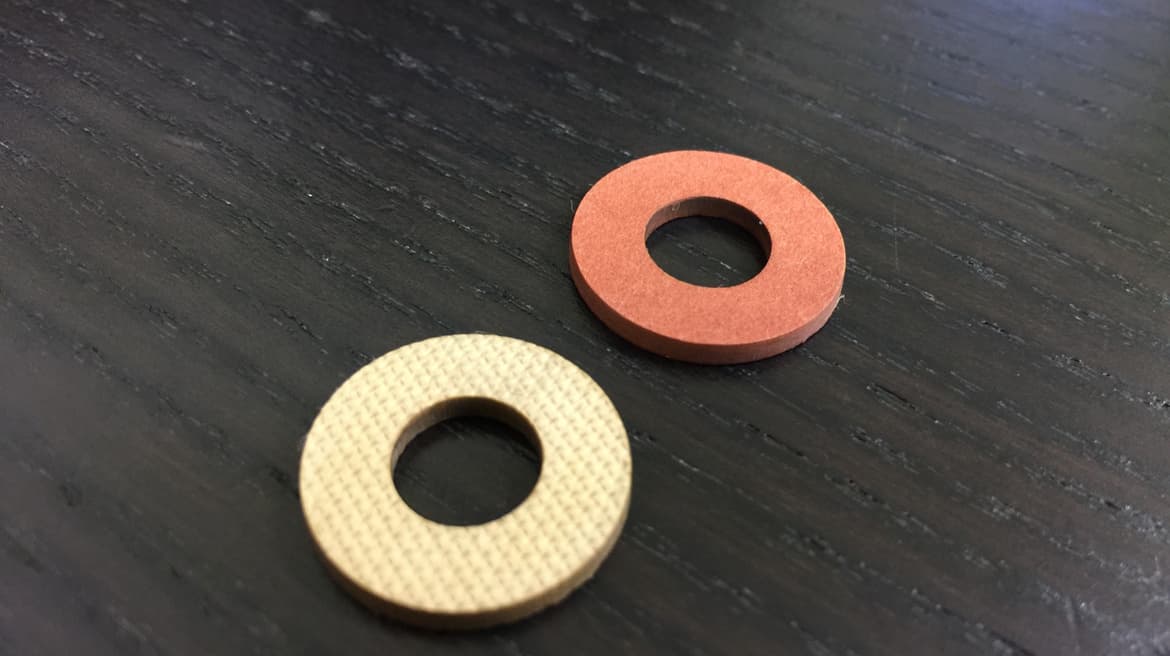

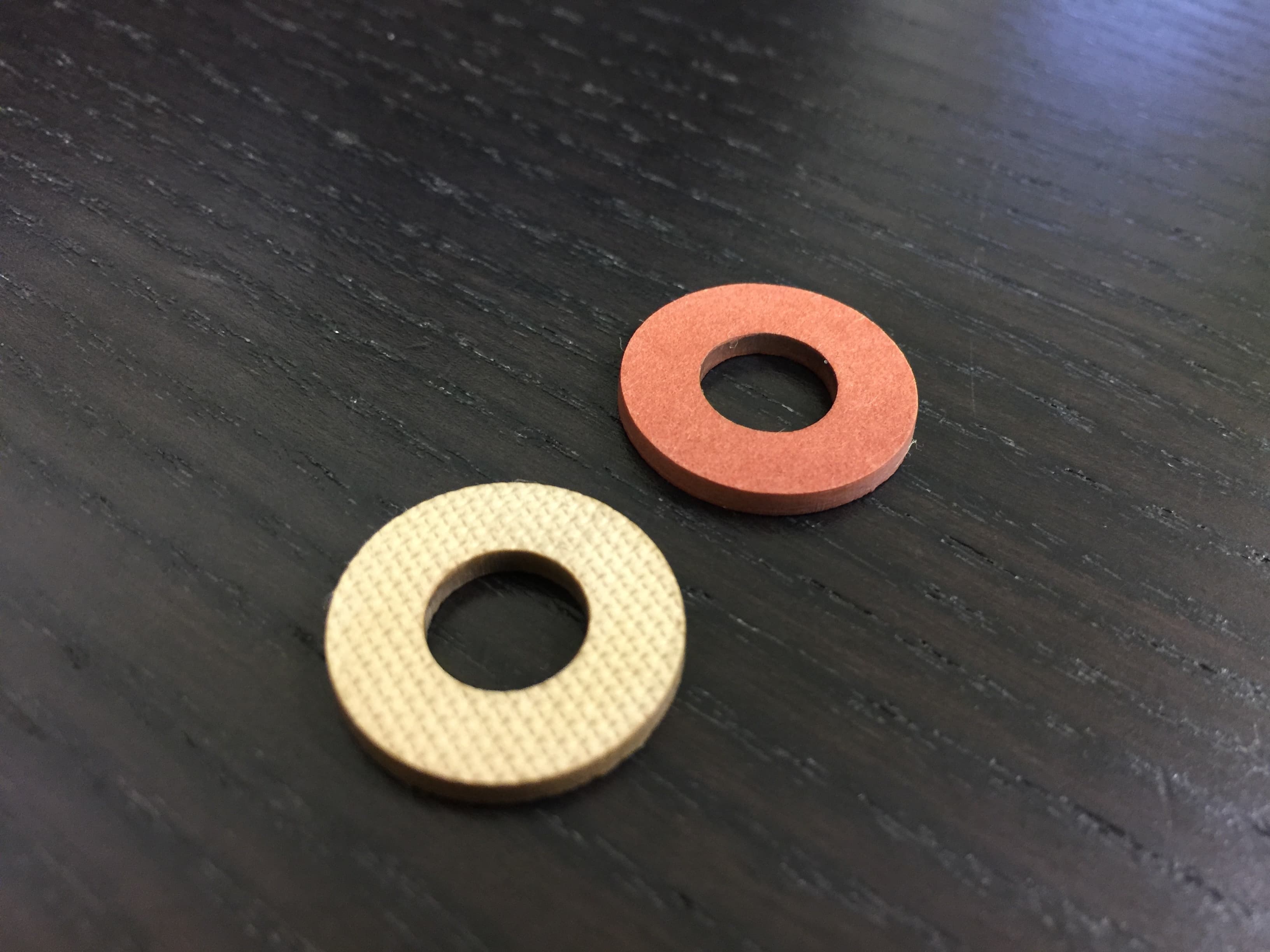

プレスボードと赤ファイバーと呼ばれる硬質材料のワッシャーです。

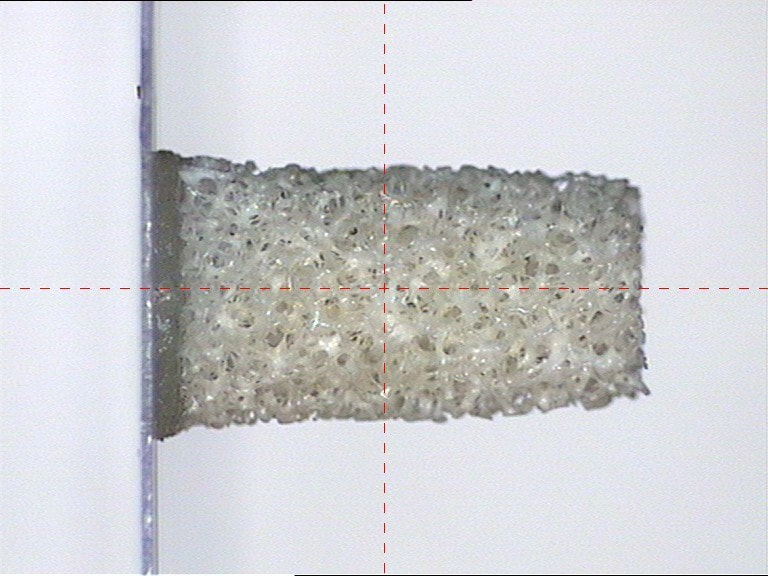

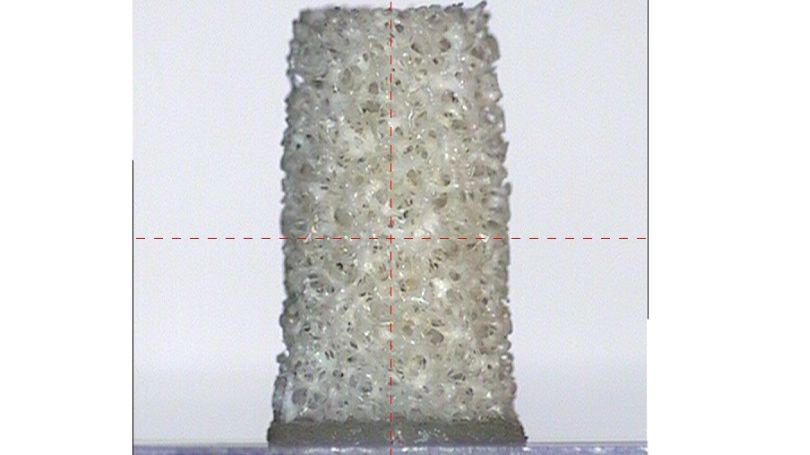

吸水性スポンジです。プレス加工すると厚みが戻らない材料です。テープを付きでハーフカット仕上げです。シート状の側面から観察した画像です。

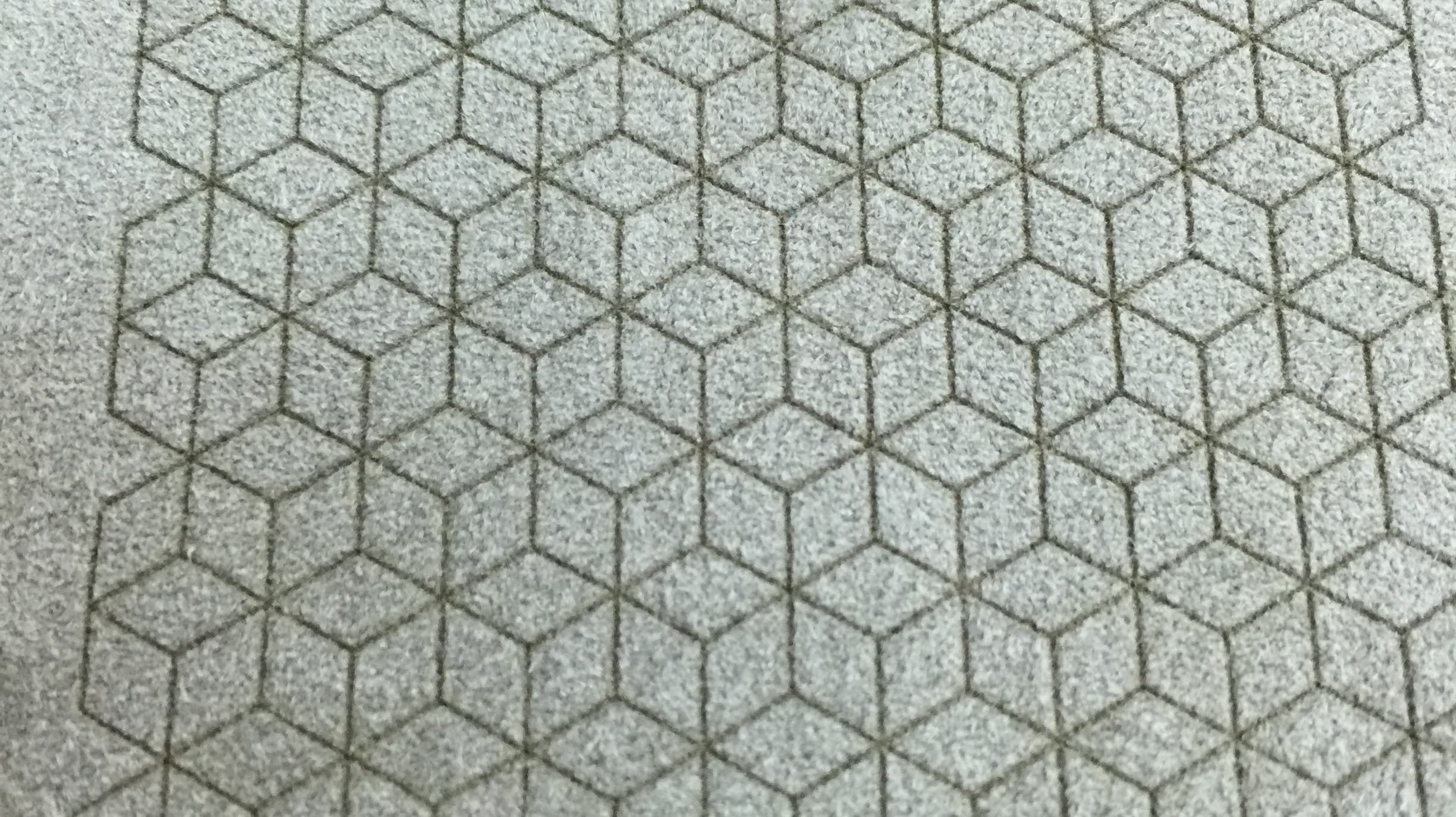

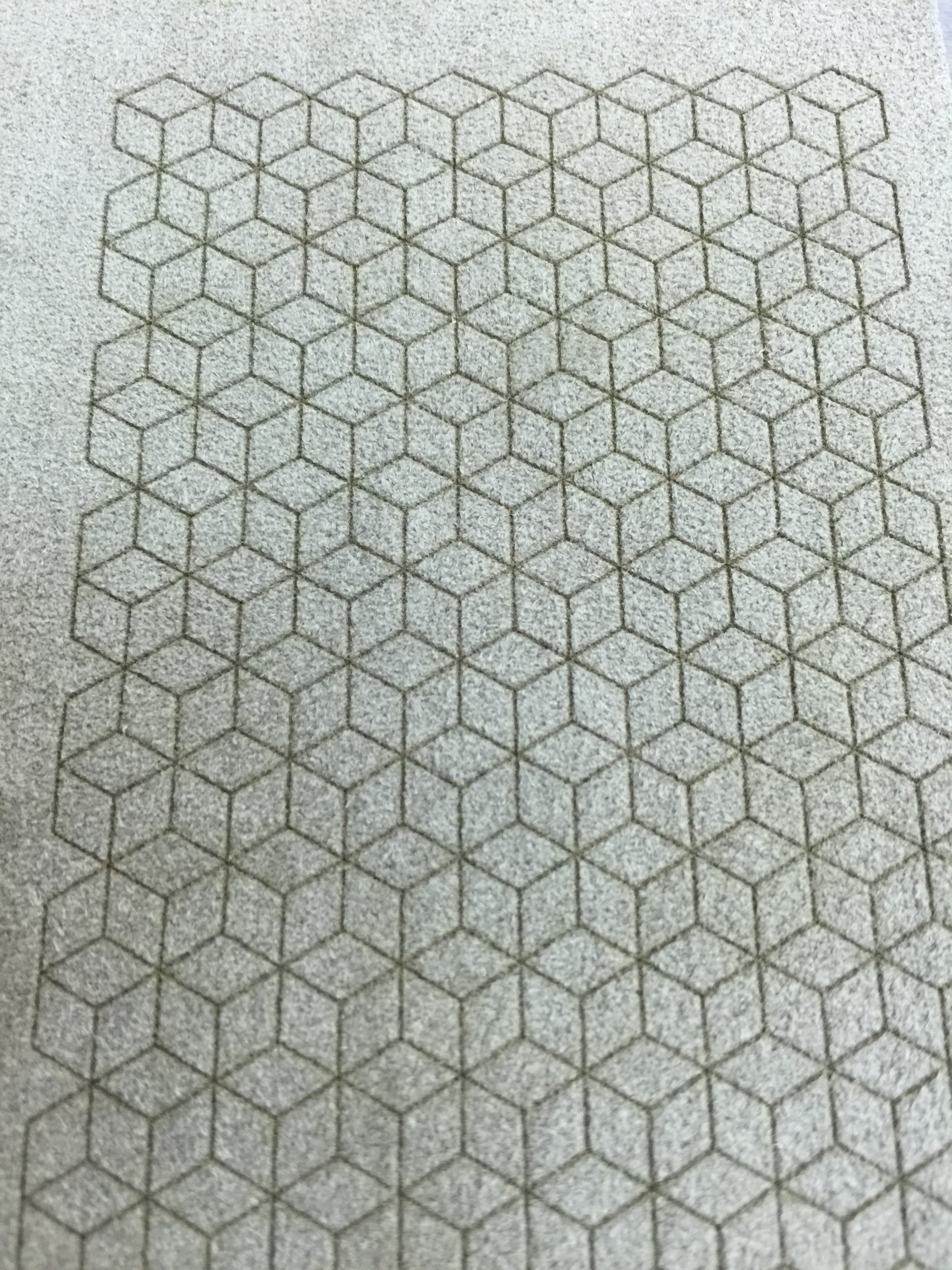

生地への模様マーキング加工です。
ウルトラスエード（人工皮革）加工品。端部が硬すぎず、柔らかすぎず、ちょうど良い風合いとほつれ止め効果を出しています。

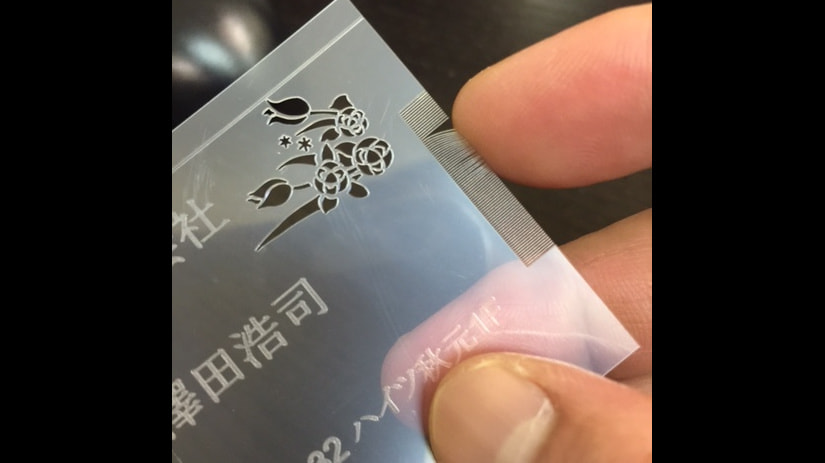

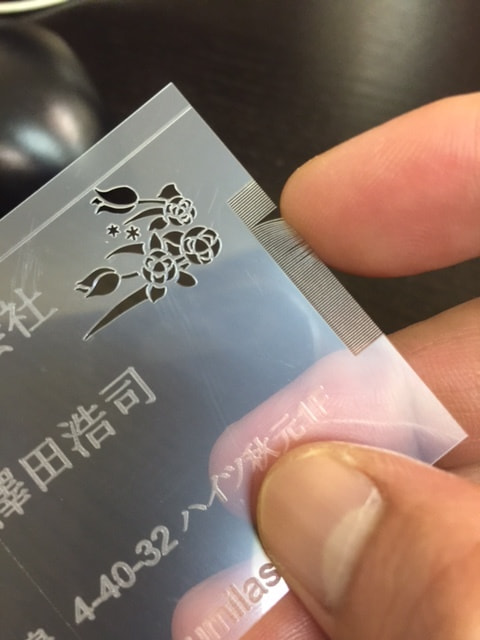

PET名刺加工。微細なスリットを入れることによりブラシのような仕上がり。

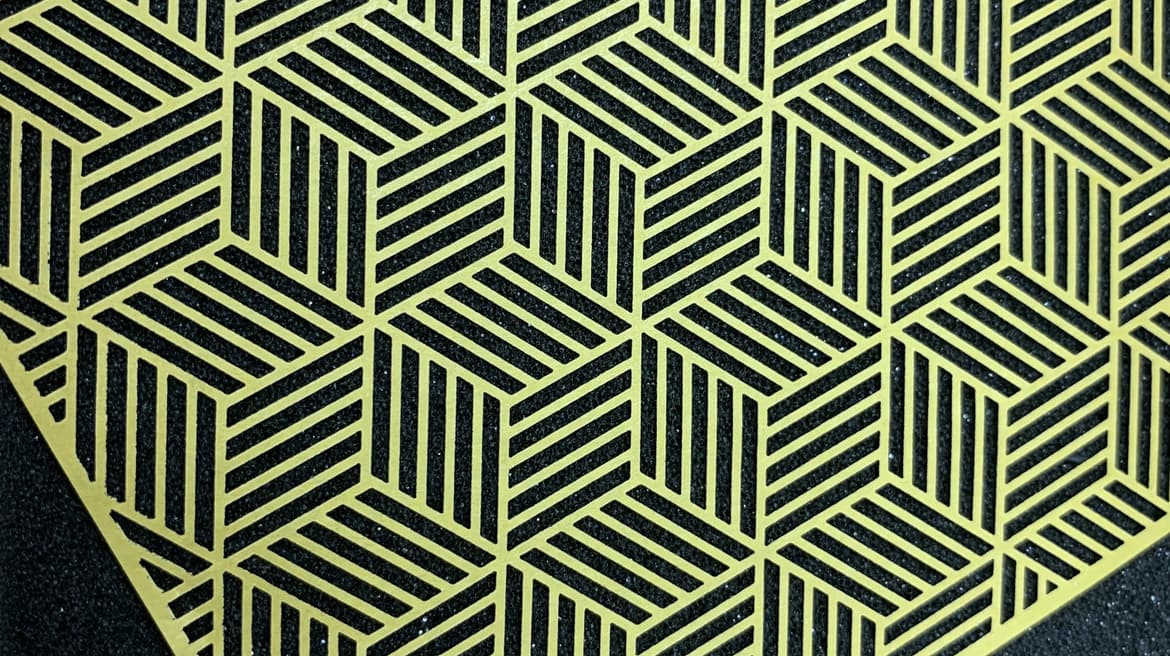

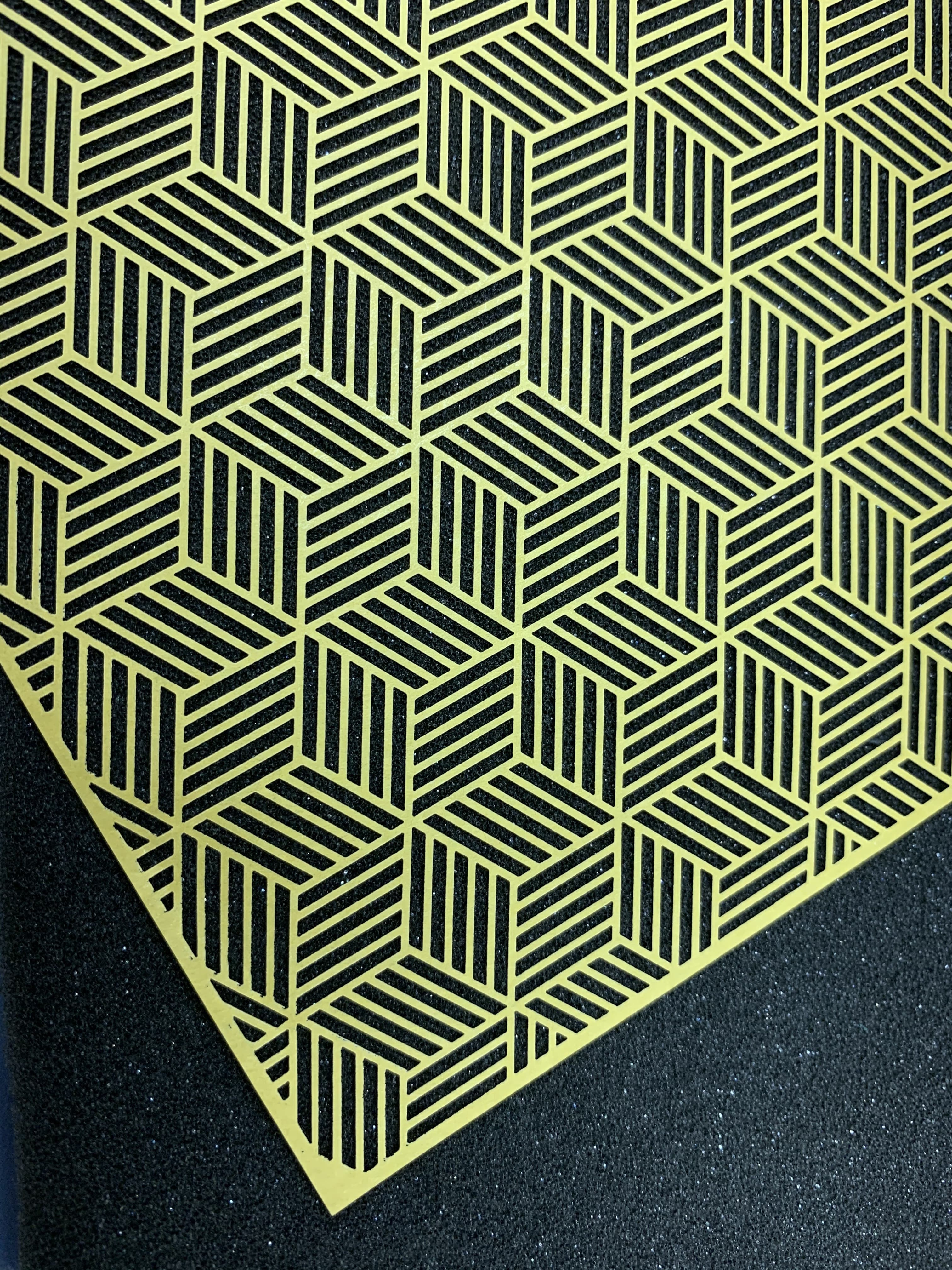

紙材の細かい模様での加工。

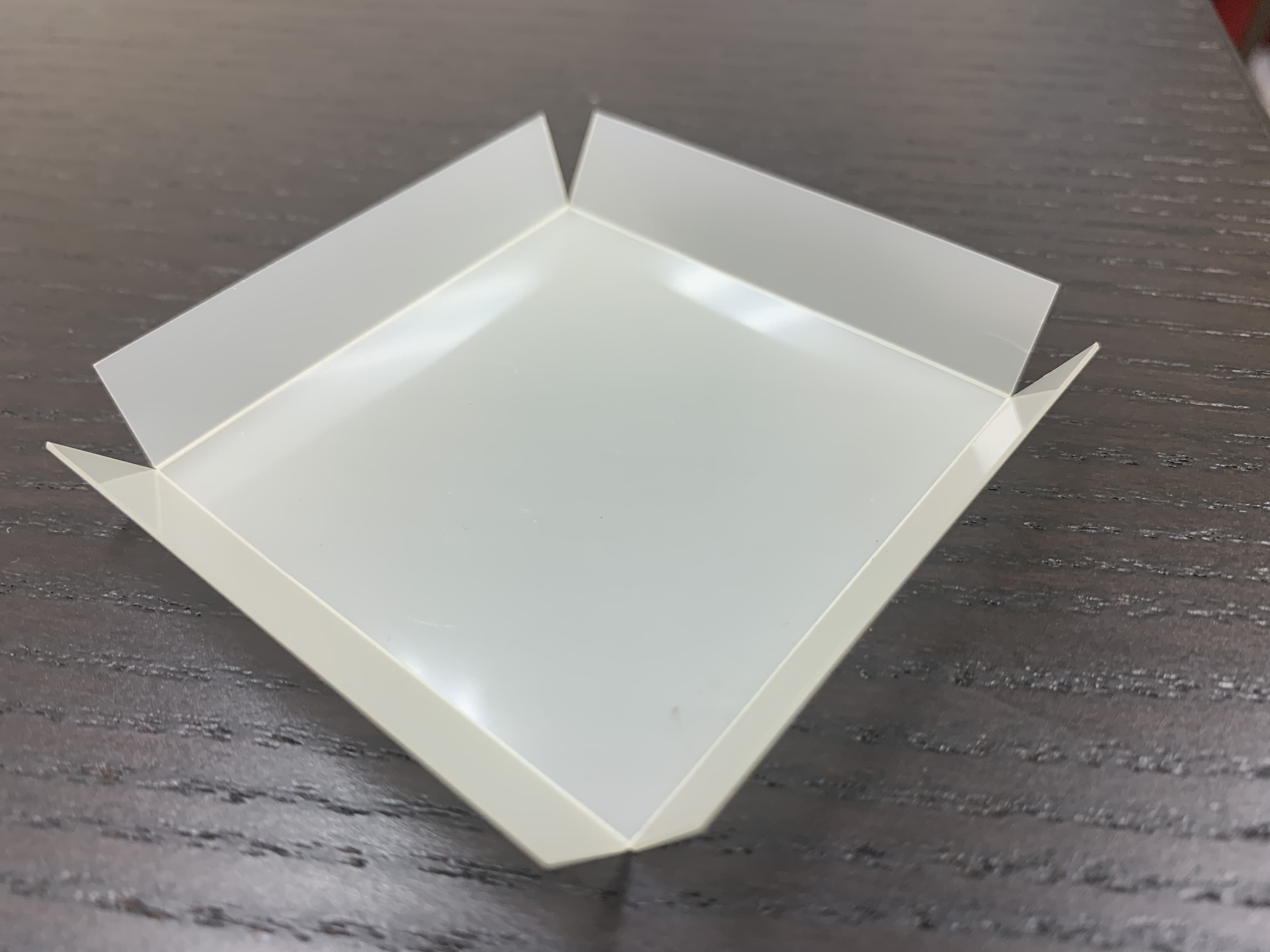

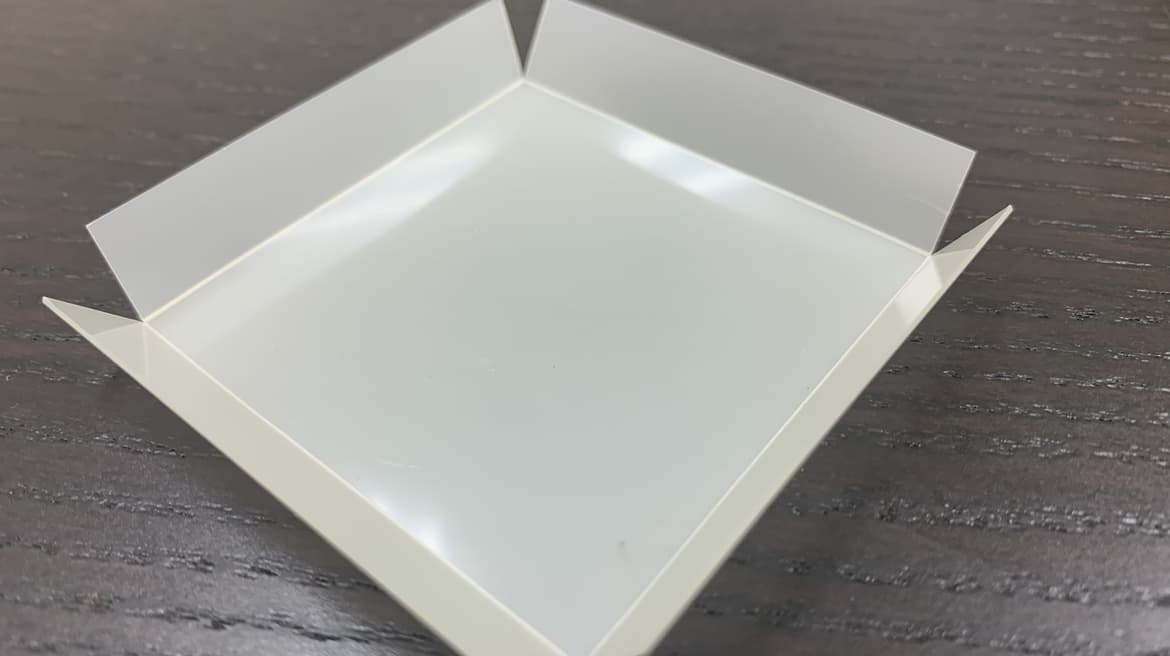

PET0.35㎜厚 外形カットと部分的な厚みハーフカットで曲げ易くし、立ち上がる内容に加工。
参考加工動画です。PET0.1㎜厚 1㎜□加工。キャリアにハーフカットで、1個あたり0.0375秒。
技術資料スライドショー
この技術資料はダウンロードできます。（PDF7.27MB)
